ضعیف‌ترین اتصال می‌تواند عملکرد یک مسیر کامل را کاهش دهد
عایق‌کردن بخش‌های مستقیم و رهاکردن زانو، فلنج یا شیر باعث ناپیوستگی حرارتی می‌شود. جزئیات باید طوری اجرا شوند که هم پوشش کامل ایجاد شود و هم دسترسی لازم برای سرویس تجهیزات باقی بماند.
کنترل تبادل حرارت در مسیر
چرا لوله‌های موتورخانه عایق می‌شوند؟
لوله‌های رفت و برگشت، آب گرم مصرفی و برخی خطوط سرد در طول مسیر با محیط تبادل حرارت دارند. عایق مناسب به حفظ دمای سیال، کاهش گرم‌شدن ناخواسته فضای موتورخانه و محدودشدن دمای سطح لوله کمک می‌کند. در خطوط مستعد تعریق نیز سیستم درست عایق و بخاربند می‌تواند خطر تشکیل رطوبت سطحی را کاهش دهد.
نتیجه اجرا فقط به جنس عایق وابسته نیست. ضخامت نامتناسب، درز باز، فشردگی عایق، نصب ناقص روی ساپورت‌ها و پارگی در محل تعمیرات می‌توانند کارایی مسیر را کاهش دهند. به همین دلیل، بررسی خط باید از ابتدا تا انتها و با ثبت تمام اتصالات انجام شود.
- کاهش تبادل حرارتی ناخواسته در طول مسیر
- کنترل بهتر دمای سطح لوله‌های گرم
- کاهش خطر تعریق در سیستم متناسب با خط سرد
- محافظت از عایق در برابر ضربه و رطوبت
انتخاب متریال براساس خط
پشم سنگ یا عایق الاستومری برای لوله موتورخانه؟
پشم سنگ لوله‌ای یا قطعات متناسب آن برای بسیاری از مسیرهای گرم قابل بررسی است. این عایق باید بدون فضای خالی نصب، با روش مناسب مهار و در برابر رطوبت و آسیب مکانیکی محافظت شود. جزئیات انتخاب و اجرای آن در مقاله عایق پشم سنگ موتورخانه آمده است.
عایق الاستومری ساختار سلول‌بسته و انعطاف‌پذیری متفاوتی دارد. اتصال درز طولی، چسب‌کاری انتهای قطعات و اجرای دقیق زانوها برای حفظ پیوستگی آن مهم است. راهنمای عایق الاستومری موتورخانه این جزئیات را بررسی می‌کند.
| معیار | پشم سنگ | الاستومری |
|---|---|---|
| ساختار | الیافی و نیازمند مهار | انعطاف‌پذیر و سلول‌بسته |
| جزئیات مهم | فشرده‌نشدن و محافظت سطحی | آب‌بندی و چسب‌کاری درزها |
| پوشش نهایی | معمولاً روکش محافظ بررسی می‌شود | وابسته به شرایط محیط |
| انتخاب نهایی | براساس دما، رطوبت، قطر، فضا و طراحی پروژه | |
برای تصمیم دقیق‌تر به صفحه مقایسه پشم سنگ و عایق الاستومری مراجعه کنید.
پیوستگی در تمام هندسه مسیر
اجرای عایق روی مسیر مستقیم، زانو و سه‌راهی
در لوله مستقیم، قطعات باید با ضخامت یکنواخت در امتداد مسیر قرار بگیرند و درزهای طولی و عرضی بسته شوند. برای پشم سنگ، مهار باید بدون فشردگی نامتعارف انجام شود. در الاستومری، سطح اتصال باید برای چسب‌کاری آماده و درز بدون کشش غیرضروری بسته شود.

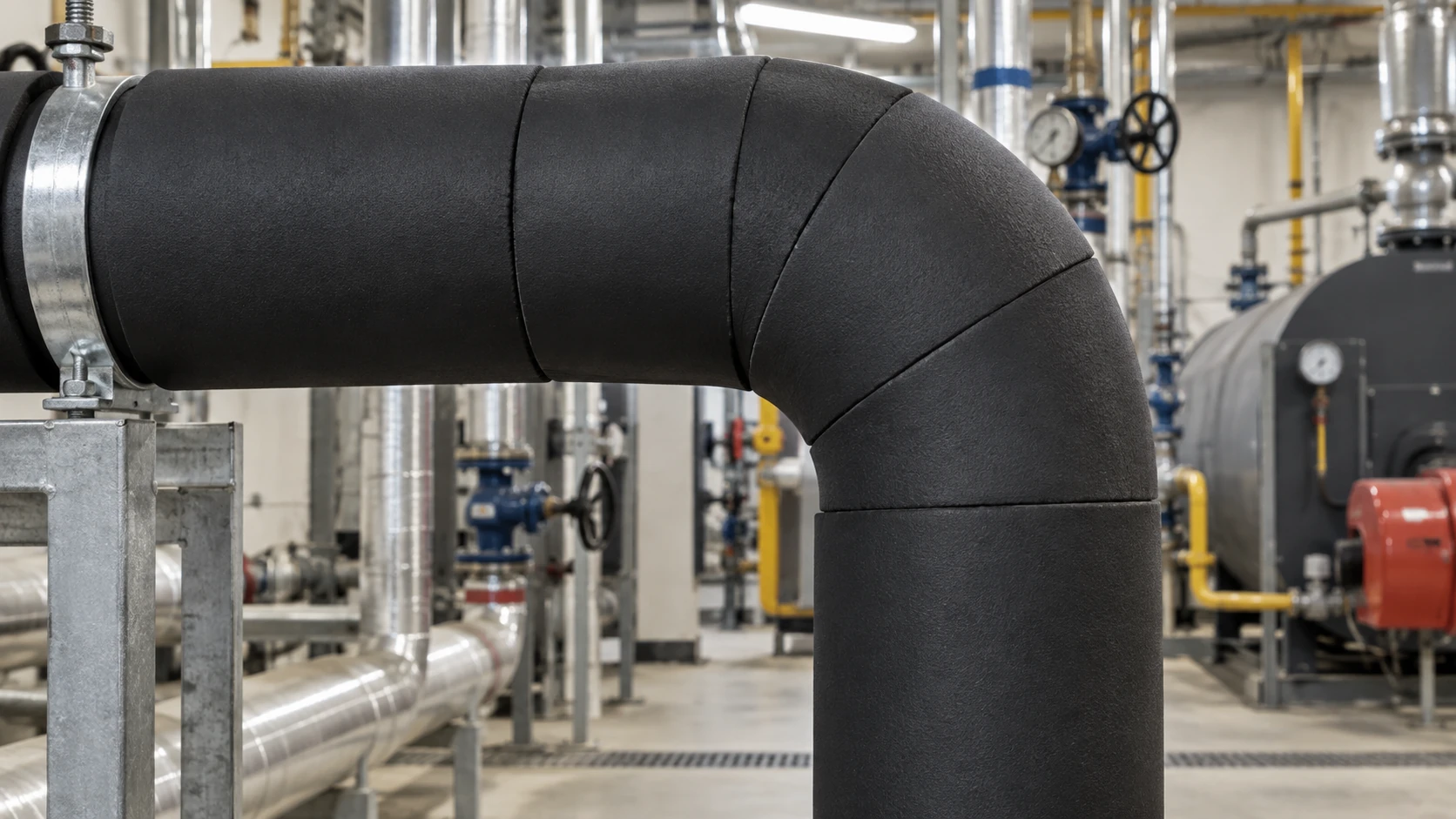

زانوها به برش‌های هندسی دقیق نیاز دارند. استفاده از یک قطعه نامتناسب یا کشیدن عایق روی قوس می‌تواند ضخامت را در قسمت خارجی زانو کم کند. در سه‌راهی و تبدیل نیز عایق مسیرهای فرعی باید بدون شکاف به بدنه اصلی متصل شود.
تجهیزات سرویس‌پذیر
عایق‌کاری شیر، فلنج و ساپورت لوله
شیرآلات و فلنج‌ها باید عایق شوند، اما امکان بازکردن، سرویس و دسترسی به پیچ‌ها حفظ شود. پوشاندن دائمی بخش‌هایی که مرتب تعمیر می‌شوند، معمولاً باعث تخریب عایق در نخستین سرویس خواهد شد. کاورهای بازشونده یا قطعات قابل جداسازی می‌توانند راهکار مناسب‌تری باشند.
ساپورت‌ها نیز نقاط حساس مسیر هستند. عایق باید در اطراف نگهدارنده به‌درستی تمام شود و مسیر نفوذ رطوبت ایجاد نکند. در خطوط سرد، جزئیات ساپورت و بخاربند اهمیت بیشتری پیدا می‌کنند؛ زیرا قطع پیوستگی می‌تواند باعث تعریق موضعی شود.
برای بررسی انشعابات متراکم و تجهیزات گروهی، مقاله عایق کاری کلکتور موتورخانه را مطالعه کنید.
قطر اولیه با قطر نهایی یکسان نیست
ضخامت عایق لوله چگونه تعیین می‌شود؟
دمای سیال، قطر لوله، شرایط محیط، هدف عایق‌کاری و مشخصات محصول بر ضخامت اثر دارند. یک عدد ثابت برای تمام مسیرها مناسب نیست. انتخاب ضخامت باید پیش از خرید متریال و ساخت روکش انجام شود، زیرا قطر نهایی لوله عایق‌شده را تغییر می‌دهد.
هنگام متره روکش فلزی، ضخامت عایق در دو طرف لوله به قطر اولیه اضافه می‌شود. اندازه‌گیری اشتباه قطر یا فشرده‌کردن عایق برای جاگرفتن زیر روکش می‌تواند سطحی ناهموار و عملکرد ضعیف ایجاد کند. راهنمای ضخامت عایق موتورخانه این موضوع را تخصصی‌تر پوشش می‌دهد.
کنترل رطوبت و چگالش
نقش بخاربند در عایق‌کاری لوله
در خطی که خطر چگالش وجود دارد، فقط داشتن عایق کافی نیست. بخاربند باید پیوسته باشد و درزها، انتهای قطعات، ساپورت‌ها و نقاط عبور به‌درستی آب‌بندی شوند. یک بریدگی کوچک می‌تواند مسیر ورود بخار آب به لایه زیرین ایجاد کند.
اگر نشتی یا رطوبت قبلی وجود دارد، ابتدا باید علت آن رفع و عایق خیس تعویض شود. بستن لایه جدید روی عایق مرطوب، خرابی را پنهان می‌کند و می‌تواند به کاهش عملکرد یا آسیب زیرکار منجر شود.
محافظت مکانیکی و محیطی
چه زمانی عایق لوله به روکش فلزی نیاز دارد؟
پشم سنگ و عایق‌های مشابه برای جلوگیری از پارگی، افتادگی و آسیب ناشی از برخورد به پوشش محافظ نیاز دارند. روکش گالوانیزه یا آلومینیوم باید با قطر نهایی، شرایط محیط و احتمال ضربه هماهنگ شود. درزها، پرچ‌ها و قطعات زانو نیز نباید به خود عایق آسیب بزنند.
روکش نباید به‌عنوان جایگزین عایق سالم استفاده شود. پیش از نصب ورق، پیوستگی و خشکی عایق باید کنترل شوند. برای جزئیات پوشش نهایی می‌توانید صفحات روکش گالوانیزه موتورخانه و روکش آلومینیوم موتورخانه را ببینید.
فرآیند اجرا و بازسازی
از آماده‌سازی لوله تا کنترل نهایی
- شناسایی خطوط، دماها و نقاط نیازمند سرویس
- اندازه‌گیری طول، قطر و تعداد قطعات خاص
- رفع نشتی و آماده‌سازی سطح پیش از بستن عایق
- نصب عایق روی مسیر مستقیم و اتصالات
- تکمیل مهار، درزها، بخاربند یا پوشش محافظ
- کنترل ضخامت، پیوستگی و دسترسی تعمیراتی
شرح کامل توالی کار در مقاله مراحل عایق کاری موتورخانه ارائه شده است. اگر عایق موجود خیس یا فرسوده باشد نیز صفحه بازسازی عایق موتورخانه برای تعیین دامنه ترمیم کاربرد دارد.
برآورد و خدمات منطقه‌ای
قیمت عایق‌کاری لوله و اجرای پروژه
طول و قطر مسیر، نوع و ضخامت عایق، تعداد زانو و شیر، وضعیت زیرکار، ارتفاع و نوع پوشش نهایی بر قیمت اثر دارند. برای شناخت عوامل تجاری به مقاله قیمت عایق کاری موتورخانه و برای متره به صفحه محاسبه هزینه عایق کاری موتورخانه مراجعه کنید.
پرسش‌های اجرایی
سؤالات متداول عایق کاری لوله موتورخانه
آیا تمام لوله‌های موتورخانه به یک نوع عایق نیاز دارند؟
خیر؛ دمای سیال، احتمال چگالش، قطر و شرایط هر مسیر باید جداگانه بررسی شوند.
چرا زانوها نباید بدون عایق بمانند؟
زانو بخشی از مسیر حرارتی است و خالی‌ماندن آن پیوستگی عایق را قطع می‌کند.
آیا شیر و فلنج را می‌توان عایق کرد؟
بله، اما باید دسترسی تعمیراتی حفظ شود و در صورت نیاز از قطعات بازشو استفاده شود.
عایق خیس را می‌توان خشک و دوباره استفاده کرد؟
باید نوع عایق، میزان آسیب و علت رطوبت بررسی شود؛ بستن روکش روی عایق مرطوب توصیه نمی‌شود.
