ترتیب مراحل، بخشی از کیفیت فنی عایق‌کاری است
نصب عایق روی لوله خیس، دارای نشتی یا خوردگی فعال باعث پنهان‌شدن عیب می‌شود. اجرای روکش پیش از بازرسی درزها نیز امکان اصلاح را محدود می‌کند. بنابراین هر مرحله باید تأیید شود و سپس مرحله بعدی آغاز گردد.
مرحله اول
بازدید موتورخانه و برداشت اطلاعات
کار با شناسایی تمام خطوط و تجهیزات آغاز می‌شود. قطر و طول لوله‌ها، دمای کار، مسیر رفت و برگشت، نوع سیال، وضعیت بهره‌برداری و شرایط رطوبتی محیط ثبت می‌شوند. مخازن، کلکتورها، شیرآلات، فلنج‌ها، زانوها، سه‌راهی‌ها و ساپورت‌ها باید جداگانه شمارش شوند؛ چون زمان و روش اجرای هرکدام با مسیر مستقیم تفاوت دارد.
در بازدید باید فاصله میان لوله‌ها، دسترسی پشت تجهیزات، ارتفاع کار، مسیر جابه‌جایی مصالح و امکان توقف سیستم نیز مشخص شود. اگر فاصله دو خط برای ضخامت طراحی‌شده کافی نباشد، موضوع باید پیش از سفارش مصالح حل شود. تصاویر کلی و نزدیک از نقاط بحرانی به تهیه متره و برنامه اجرا کمک می‌کنند.
برای مسیرهای لوله‌کشی، صفحه عایق کاری لوله موتورخانه نکات مربوط به مسیر مستقیم، زانو، انشعاب و ساپورت را دقیق‌تر بررسی می‌کند.
مرحله دوم
تعیین هدف، متریال و ضخامت عایق
قبل از خرید باید هدف هر بخش روشن باشد: کاهش اتلاف انرژی، کنترل دمای سطح، جلوگیری از تعریق یا ترکیبی از این موارد. نوع عایق براساس دمای کاری، رطوبت، هندسه تجهیز، فضای نصب، احتمال ضربه و الزامات نگهداری انتخاب می‌شود. نام عمومی متریال کافی نیست و مشخصات فنی همان محصول باید با شرایط پروژه تطبیق داده شود.
ضخامت نیز برای تمام خطوط یکسان در نظر گرفته نمی‌شود. قطر، اختلاف دمای سیال و محیط، ضریب هدایت حرارتی و هدف عملکردی بر انتخاب اثر دارند. جزئیات محاسبات و کنترل اجرایی در راهنمای ضخامت عایق موتورخانه ارائه شده است.
| تصمیم | ورودی لازم | خروجی قابل ثبت |
|---|---|---|
| نوع عایق | دما، رطوبت و شکل تجهیز | نام و مشخصات محصول |
| ضخامت | هدف حرارتی و قطر | ضخامت هر گروه خط |
| درزبندی | ساختار عایق و بخار آب | چسب، نوار یا بخاربند |
| پوشش نهایی | ضربه، رطوبت و دسترسی | نوع و جزئیات محافظ |
مرحله سوم
رفع عیب و آماده‌سازی سطح زیر عایق
عایق نباید روی نشتی فعال، سطح خیس یا خوردگی درمان‌نشده نصب شود. ابتدا وضعیت عملکرد خطوط بررسی و نشتی شیر، فلنج، رزوه یا اتصال برطرف می‌شود. عایق قدیمی خیس یا تخریب‌شده باید با رعایت ایمنی جمع‌آوری گردد تا سطح زیر آن قابل مشاهده باشد.
پس از پاک‌سازی، زنگ‌زدگی و پوشش سطح ارزیابی می‌شوند. عملیات ضدخوردگی باید متناسب با جنس لوله، دمای کار و سیستم عایق انجام شود و زمان خشک‌شدن پوشش رعایت گردد. گردوغبار، روغن و رطوبت باقی‌مانده می‌توانند اتصال چسب یا کیفیت لایه محافظ را کاهش دهند.
مرحله چهارم

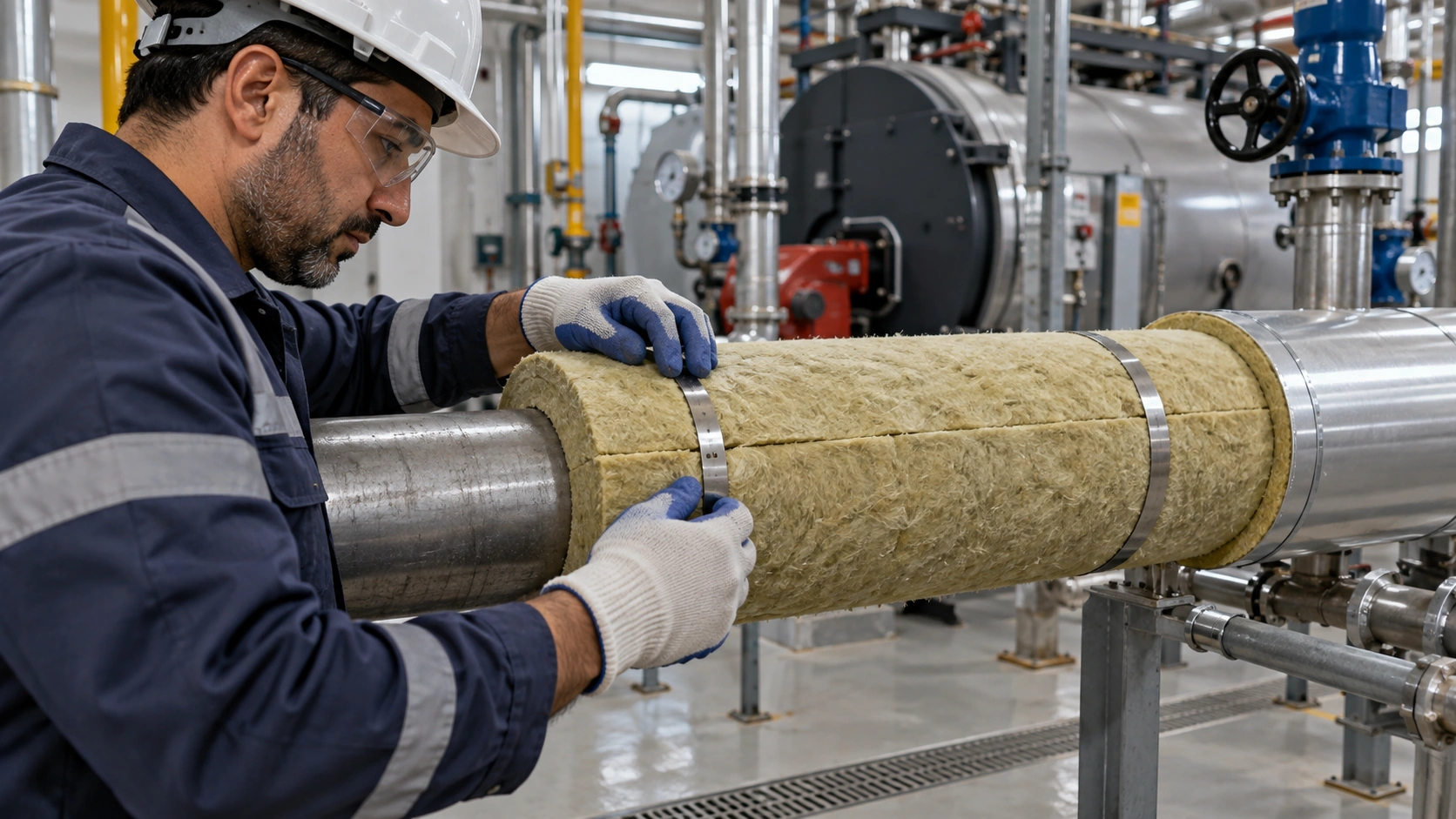

برش، نصب و مهار عایق روی خطوط
محصول پیش از نصب از نظر ضخامت، سلامت، سایز و تطابق با مشخصات پروژه کنترل می‌شود. قطعات برش‌خورده باید تمیز بمانند و در محیطی خشک نگهداری شوند. نصب معمولاً از بخش‌های مستقیم و قابل‌کنترل آغاز می‌شود تا روش اتصال و کیفیت کار قبل از ورود به جزئیات پیچیده ارزیابی گردد.
در عایق‌های الیافی، قطعات بدون شکاف کنار هم قرار می‌گیرند و مهار به‌اندازه‌ای انجام می‌شود که از جابه‌جایی جلوگیری کند، اما ضخامت را کاهش ندهد. در عایق‌های انعطاف‌پذیر سلول‌بسته، سایز مناسب، برش صاف و اتصال کامل لبه‌ها اهمیت دارد. کشیدن بیش‌ازحد قطعه برای پوشاندن قطر یا انحنا می‌تواند ضخامت موضعی را کم کند.
- کنترل مشخصات و سلامت محصول تحویلی
- اندازه‌گیری و ساخت قطعات با حداقل پرت
- نصب بدون شکاف، کشش یا فشردگی نامتعارف
- مهار متناسب با ساختار عایق و شکل تجهیز
- بازرسی هر بخش پیش از پوشاندن آن
مرحله پنجم
اجرای زانوها، شیرآلات، کلکتور و مخزن
کیفیت پروژه معمولاً در جزئیات سنجیده می‌شود. زانو و سه‌راهی باید با الگوی متناسب برش بخورند تا ضخامت در شعاع داخلی و خارجی حفظ شود. اطراف فلنج و شیر، امکان بازکردن برای سرویس باید باقی بماند؛ استفاده از قطعات یا کاورهای بازشو می‌تواند دسترسی را بدون حذف دائمی عایق فراهم کند.
کلکتور به‌دلیل تراکم انشعاب، شیر و ابزار دقیق به قطعه‌سازی دقیق نیاز دارد. در راهنمای عایق کاری کلکتور موتورخانه روش برخورد با فواصل محدود و نقاط سرویس توضیح داده شده است.
برای مخازن، سطح بدنه، عدسی، نازل و دریچه بازدید به‌صورت جداگانه الگوبرداری می‌شود. مهار باید وزن عایق و پوشش نهایی را تحمل کند و در عین حال موجب افت ضخامت نشود. جزئیات آماده‌سازی و نصب روی سطوح بزرگ را در مقاله عایق کاری مخزن موتورخانه بخوانید.
مرحله ششم
درزبندی، بخاربند و اجرای پوشش محافظ
همه درزهای طولی و محیطی باید مطابق سیستم انتخاب‌شده بسته شوند. در خطوط سرد، پیوستگی بخاربند در مسیر مستقیم، زانو، ساپورت و اتصال به تجهیز اهمیت ویژه دارد؛ کوچک‌ترین بریدگی یا درز باز می‌تواند مسیر نفوذ بخار آب ایجاد کند. چسب و نوار مصرفی نیز باید با عایق و دمای کار سازگار باشند.
پس از تأیید عایق، پوشش محافظ متناسب با رطوبت، ضربه، شست‌وشو و شرایط نگهداری اجرا می‌شود. روکش نباید عایق را بفشارد یا محل تجمع آب ایجاد کند. جهت هم‌پوشانی‌ها، آب‌بندی نفوذی‌ها و امکان بازشدن قطعات سرویس‌پذیر باید پیش از تثبیت نهایی کنترل شوند.
مرحله هفتم
کنترل کیفیت، پاک‌سازی و تحویل پروژه
بازرسی نهایی باید با چک‌لیست انجام شود. تطابق نوع و ضخامت عایق، بسته‌بودن درزها، یکنواختی سطح، کیفیت قطعات زانو و شیر، سلامت بخاربند، استحکام روکش و قابلیت دسترسی به تجهیزات سرویس‌پذیر بررسی می‌شوند. بهتر است نقاط پنهان پیش از اجرای لایه نهایی تصویربرداری و ثبت شده باشند.
پس از راه‌اندازی و پایدارشدن شرایط، دمای سطح و نقاط مشکوک قابل بررسی‌اند. تصویربرداری حرارتی می‌تواند ناهماهنگی نسبی را نشان دهد، اما جای اندازه‌گیری و بازرسی حین اجرا را نمی‌گیرد. در پایان، ضایعات جمع‌آوری، مسیرهای تردد پاک‌سازی و محدوده کار تحویل می‌شود.
فهرست متریال، ضخامت هر گروه خط، تصاویر مراحل پنهان، نتایج کنترل، محدوده اجرای قطعی و نکات نگهداری ثبت شوند.
نگهداری پس از تحویل
بازرسی دوره‌ای و اصلاح آسیب‌ها
عایق پس از تحویل نیز باید بازدید شود. نشانه‌هایی مانند تعریق، لکه رطوبت، پارگی، فرورفتگی روکش، شل‌شدن بست‌ها یا افزایش دمای سطح نیازمند بررسی‌اند. بازکردن یک بخش برای تعمیرات نیز باید با ترمیم کامل عایق و پوشش محافظ پایان یابد.
اگر سیستم موجود خیس، فشرده یا ناقص است، پوشاندن موضع با لایه جدید راه‌حل پایدار نیست. مقاله بازسازی عایق موتورخانه مسیر ارزیابی، جمع‌آوری بخش معیوب و اجرای مجدد را توضیح می‌دهد.
اجرای منطقه‌ای با فرآیند مشترک
هماهنگی بازدید و اجرای عایق موتورخانه
برای برنامه‌ریزی دقیق، تصاویر کلی موتورخانه، قطر و دمای خطوط، وضعیت عایق فعلی و محدودیت زمان توقف سیستم آماده شوند. صفحه هر شهر اطلاعات مربوط به دریافت مشاوره و هماهنگی بازدید را ارائه می‌کند.
پرسش‌های اجرایی
سؤالات متداول مراحل عایق کاری موتورخانه
آیا عایق‌کاری بدون توقف موتورخانه امکان‌پذیر است؟
به نوع خط، دمای سطح، ایمنی کار و امکان بخش‌بندی پروژه بستگی دارد. برنامه توقف یا اجرای مرحله‌ای باید در بازدید تعیین شود.
آیا می‌توان عایق جدید را روی عایق قدیمی نصب کرد؟
فقط پس از بررسی سلامت و سازگاری سیستم موجود. عایق خیس، فشرده یا آلوده باید جمع‌آوری و علت آسیب رفع شود.
روکش محافظ در چه مرحله‌ای اجرا می‌شود؟
پس از تکمیل نصب، کنترل ضخامت، درزبندی و تأیید بخاربند؛ روکش نباید عیوب لایه زیرین را پنهان کند.
کنترل کیفیت باید چه زمانی انجام شود؟
کنترل مرحله‌ای از تحویل مصالح تا نصب و پیش از پوشش نهایی انجام می‌شود؛ بازرسی فقط در پایان پروژه کافی نیست.
