ضخامت اسمی، ضخامت طراحی و ضخامت اجراشده یکسان نیستند
ضخامت طراحی از محاسبه و مشخصات فنی پروژه به دست می‌آید؛ ضخامت اسمی روی محصول درج می‌شود و ضخامت اجراشده همان مقداری است که پس از نصب روی تجهیز باقی می‌ماند. فشردگی پشم سنگ، کشش عایق الاستومری یا اجرای ناقص در اتصالات می‌تواند ضخامت مؤثر را کمتر از مقدار مورد انتظار کند.
پنج ورودی اصلی تصمیم
ضخامت عایق موتورخانه چگونه تعیین می‌شود؟
انتخاب حرفه‌ای با یک جدول عمومی یا تجربه یک پروژه دیگر انجام نمی‌شود. ابتدا باید اطلاعات هر خط یا تجهیز ثبت شود و سپس ضخامت متناسب با هدف عملکردی تعیین گردد. ممکن است دو لوله هم‌قطر در یک موتورخانه، به‌دلیل اختلاف دمای سیال یا قرارگرفتن در دو محیط متفاوت، به ضخامت یکسان نیاز نداشته باشند.
برای خطوط لوله، قطر خارجی و طول مسیر باید پیش از انتخاب محصول برداشت شود. راهنمای عایق کاری لوله موتورخانه جزئیات اجرای مسیر مستقیم، زانوها و انشعاب‌ها را توضیح می‌دهد.
دو هدف عملکردی متفاوت
ضخامت عایق در خطوط گرم و سرد چه تفاوتی دارد؟
در خطوط گرم، ضخامت معمولاً برای محدودکردن اتلاف حرارت، رساندن دمای سطح به محدوده مناسب و بهبود شرایط بهره‌برداری تعیین می‌شود. هرچه اختلاف دمای سیال با محیط بیشتر باشد، ضرورت بررسی دقیق‌تر عملکرد حرارتی افزایش می‌یابد. نوع کارکرد پیوسته یا متناوب نیز بر ارزیابی اقتصادی اثر دارد.
در خطوط سرد، جلوگیری از چگالش یک معیار کلیدی است. سطح بیرونی سیستم عایق باید در شرایط طراحی بالاتر از نقطه شبنم محیط نگه داشته شود و لایه بخاربند نیز پیوسته بماند. ضخامت کافی بدون درزبندی صحیح نمی‌تواند تعریق را متوقف کند؛ همان‌طور که درزبندی خوب با ضخامت ناکافی نیز نتیجه مطلوب نمی‌دهد.
دمای متوسط سالانه به‌تنهایی برای کنترل چگالش کافی نیست؛ شرایط بحرانی رطوبت و دمای محیط باید مبنای بررسی قرار گیرد.
ضخامت برابر، عملکرد لزوماً برابر نیست
نوع عایق چه اثری بر ضخامت موردنیاز دارد؟
ضریب هدایت حرارتی هر محصول در دمای میانگین مشخص می‌شود و ممکن است با تغییر دما تغییر کند. به همین دلیل نمی‌توان دو متریال را صرفاً با مقایسه میلی‌متر ضخامت برابر دانست. داده فنی سازنده، محدوده دمای کار، جذب رطوبت، مقاومت بخار آب و شیوه نصب باید کنار هم ارزیابی شوند.

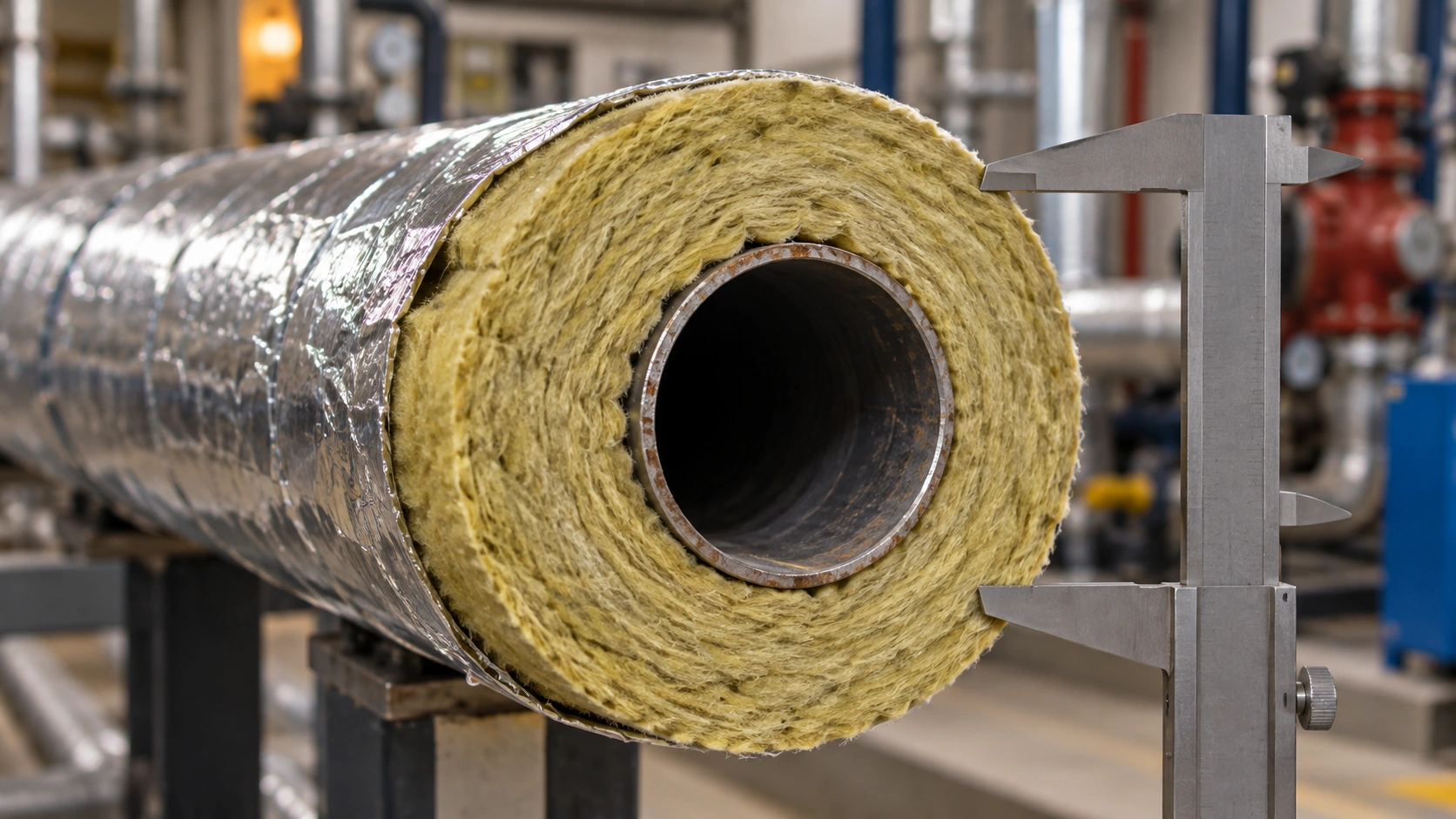

پشم سنگ
عملکرد لایه الیافی به حفظ ضخامت وابسته است. بستن سیم یا توری با فشار زیاد، عبور نادرست از ساپورت و له‌شدگی زیر روکش می‌تواند مقاومت حرارتی واقعی را کاهش دهد. اطلاعات فنی محصول و شیوه مهار باید پیش از اجرا کنترل شود.
عایق الاستومری
در محصول لوله‌ای یا رولی، کشش نامناسب روی قطر بزرگ یا زانو ممکن است ضخامت موضعی را کاهش دهد. انتخاب سایز، برش دقیق و چسب‌کاری لبه‌ها در راهنمای عایق الاستومری موتورخانه بررسی شده است.
اگر میان دو سیستم مردد هستید، ابتدا شرایط خط و هدف پروژه را مشخص کنید و سپس مشخصات فنی و هزینه کل اجرا را بسنجید. مقاله مقایسه پشم سنگ و عایق الاستومری تفاوت ساختار، رطوبت، نصب و پوشش محافظ را به‌صورت جداگانه تحلیل می‌کند.
کنترل ضخامت در هندسه‌های متفاوت
ضخامت در لوله، زانو، شیر، کلکتور و مخزن
در مسیر مستقیم، حفظ ضخامت ساده‌تر است؛ اما نقاط بحرانی معمولاً زانو، سه‌راهی، فلنج، شیر، ساپورت و محل اتصال به تجهیز هستند. قطعات باید طوری ساخته شوند که درز باز، پل حرارتی و کاهش موضعی ضخامت ایجاد نشود. روی شیرآلاتی که نیاز به سرویس دارند، پوشش بازشو باید بدون حذف غیرضروری عایق طراحی شود.
در مخزن، سطح گسترده و انحنا باعث می‌شود روش مهار و تقسیم‌بندی قطعات اهمیت بیشتری پیدا کند. ضخامت باید در بدنه، عدسی، نازل و دریچه آدم‌رو پیوسته باشد و زیر وزن روکش نهایی نخوابد. جزئیات این بخش در صفحه عایق کاری مخزن موتورخانه آمده است. در مجموعه‌های چندخروجی نیز راهنمای عایق کاری کلکتور موتورخانه به کنترل ضخامت اطراف انشعاب‌ها و شیرها کمک می‌کند.
| بخش | خطر کاهش ضخامت | کنترل اجرایی |
|---|---|---|
| لوله مستقیم | فشردگی بست یا انتخاب سایز نادرست | اندازه‌گیری محیط و قطر نهایی |
| زانو و سه‌راهی | کشش، شکاف و هم‌پوشانی نامنظم | الگوی برش و کنترل در چند نقطه |
| شیر و فلنج | حذف عایق برای دسترسی | کاور بازشو و اتصال بدون فاصله |
| مخزن و کلکتور | افتادگی یا له‌شدگی زیر روکش | مهار یکنواخت و بازرسی سطحی |
از تحویل محصول تا کنترل نهایی
روش اندازه‌گیری و کنترل ضخامت عایق
پیش از نصب، ضخامت نمونه محصول باید با ابزار مناسب و بدون فشردن غیرعادی بررسی شود. در زمان اجرا نیز کنترل فقط در یک نقطه کافی نیست؛ ابتدا، میانه و انتهای مسیر، بخش‌های افقی و عمودی، زانوها و مجاورت ساپورت‌ها باید نمونه‌برداری شوند. ابزار اندازه‌گیری باید متناسب با ساختار متریال استفاده شود تا خود اندازه‌گیری باعث فشردگی و خطا نشود.
پس از بسته‌شدن روکش، دسترسی مستقیم محدود می‌شود. در این مرحله می‌توان قطر نهایی مجموعه را با قطر لوله و ضخامت طراحی تطبیق داد، اما این روش جای بازرسی حین اجرا را نمی‌گیرد. ثبت تصویر، محل کنترل و نتیجه اندازه‌گیری پیش از پوشاندن عایق، مستندات تحویل را قابل اتکاتر می‌کند.
- ثبت نوع خط، قطر، دمای کار و ضخامت طراحی‌شده
- کنترل نمونه محصول پیش از برش و نصب
- بازرسی درزها، فشردگی و پیوستگی حین کار
- اندازه‌گیری نقاط مستقیم و جزئیات پیچیده به‌صورت جداگانه
- ثبت نتیجه پیش از اجرای بخاربند یا روکش نهایی
این کنترل‌ها باید در توالی درست انجام شوند: آماده‌سازی سطح، نصب، درزبندی، بازرسی ضخامت و سپس اجرای لایه یا روکش نهایی. ثبت نتیجه هر مرحله مانع پوشانده‌شدن نقص‌های اجرایی می‌شود.
کیفیت واقعی فراتر از عدد روی فاکتور
خطاهایی که ضخامت مؤثر عایق را کم می‌کنند
- فشردن عایق الیافی برای جاگرفتن زیر روکش کوچک یا عبور از فضای محدود
- کشیدن عایق انعطاف‌پذیر روی زانو یا قطری بزرگ‌تر از سایز مناسب
- حذف یا نازک‌کردن عایق در محل فلنج، شیر، بست و ساپورت
- پرکردن شکاف با تکه‌های نامنظم بدون حفظ پیوستگی لایه
- انتخاب روکش با قطر ناکافی و اعمال فشار دائمی بر عایق
- پوشاندن سطح خیس، نشتی‌دار یا عایق آسیب‌دیده بدون رفع علت
تصویربرداری حرارتی می‌تواند برای مقایسه نسبی نواحی و پیدا کردن نقاط مشکوک مفید باشد؛ بااین‌حال نتیجه آن به شرایط بار، ضریب گسیل سطح، دمای محیط و شیوه تفسیر وابسته است. تصویر حرارتی به‌تنهایی اثبات‌کننده ضخامت دقیق نیست و باید کنار بازرسی اجرایی استفاده شود.
اثر ضخامت بر مصالح و ابعاد نهایی
ضخامت عایق چه اثری بر متره و هزینه دارد؟
افزایش ضخامت فقط مقدار عایق را تغییر نمی‌دهد. قطر نهایی لوله بیشتر می‌شود و در صورت اجرای پوشش محافظ، سطح و ابعاد روکش نیز تغییر می‌کند. فاصله میان لوله‌های موازی، اندازه قطعات زانو، نوع بست و فضای موردنیاز برای بازشدن شیرآلات باید پیش از سفارش بررسی شود.
در متره دقیق، خطوط با قطر، دما، نوع متریال و ضخامت یکسان در گروه‌های مجزا قرار می‌گیرند. تعداد زانوها، سه‌راهی‌ها، شیرها، فلنج‌ها و ساپورت‌ها نیز جداگانه ثبت می‌شود. برای شناخت عوامل تجاری مؤثر بر پیشنهادها، صفحه قیمت عایق کاری موتورخانه دامنه مصالح، اتصالات و اجرت را توضیح می‌دهد.
کم‌کردن ضخامت برای کاهش مبلغ اولیه ممکن است هدف حرارتی یا کنترل چگالش را مختل کند. از سوی دیگر، افزایش بدون محاسبه نیز همیشه توجیه فنی یا اقتصادی ندارد. پیشنهاد قیمت باید ضخامت، نوع محصول، متعلقات و دامنه اجرای یکسانی داشته باشد تا مقایسه معتبر باشد.
بررسی پروژه در تهران و کرج
انتخاب ضخامت پس از برداشت اطلاعات موتورخانه
برای پیشنهاد ضخامت باید نوع تجهیزات، قطر و دمای خطوط، شرایط محیط، عایق موجود و محدودیت فضای اجرا بررسی شود. مسیر دریافت مشاوره و هماهنگی بازدید برای هر شهر در صفحه خدمات همان منطقه قرار دارد.
پرسش‌های متداول
سؤالات رایج درباره ضخامت عایق موتورخانه
آیا یک ضخامت ثابت برای تمام لوله‌های موتورخانه وجود دارد؟
خیر. دمای سیال، قطر، شرایط محیط، نوع عایق و هدف پروژه برای هر گروه خط باید بررسی شود.
ضخامت بیشتر همیشه بهتر است؟
افزایش ضخامت می‌تواند عملکرد را تغییر دهد، اما انتخاب باید فنی و اقتصادی باشد و محدودیت فضا، روکش و بازگشت سرمایه را نیز در نظر بگیرد.
ضخامت عایق بعد از نصب چگونه کنترل می‌شود؟
کنترل محصول و نمونه‌برداری حین اجرا دقیق‌ترین مسیر است. پس از روکش‌کاری، قطر نهایی و مستندات مرحله اجرا نیز بررسی می‌شوند.
آیا ضخامت پشم سنگ و الاستومری باید برابر باشد؟
لزومی ندارد. مشخصات حرارتی، ساختار، دمای کار و هدف طراحی هر محصول باید مبنای انتخاب قرار گیرد.
آیا دوربین حرارتی ضخامت عایق را مشخص می‌کند؟
خیر؛ دوربین اختلاف دمای سطح را نشان می‌دهد و برای یافتن نقاط مشکوک مفید است، اما ضخامت را به‌طور مستقیم اندازه نمی‌گیرد.
