آموزش جامع و تخصصی شارژ کندانسور اسپلیت (راهنمای عملی ۰ تا ۱۰۰)

افت برودت سیستم‌های تهویه مطبوع، یکی از شایع‌ترین چالش‌هایی است که کاربران در فصول گرم سال با آن مواجه می‌شوند. به عنوان تکنسین‌های ارشد تأسیسات آنلاین، با قاطعیت می‌گوییم که بیش از ۷۰ درصد تماس‌های دریافتی ما برای عیب یابی و رفع نقص کولرهای گازی در سطح استان البرز، ریشه در کمبود مبرد و نیاز به شارژ کندانسور اسپلیت دارد. تزریق گاز به سیستم تبرید یک فرآیند مکانیکی ساده نیست؛ بلکه نیازمند درک عمیق از ترمودینامیک، شناخت رفتار مبردها در فشارهای مختلف و تسلط بر ابزارهای دقیق است. در این مقاله مرجع، فارغ از تئوری‌های خسته‌کننده، مستقیماً به سراغ آموزش عملی، تجربی و استاندارد شارژ گاز می‌رویم تا بتوانید سیستم سرمایشی خود را به بالاترین راندمان ممکن برگردانید.

فهرست مطالب

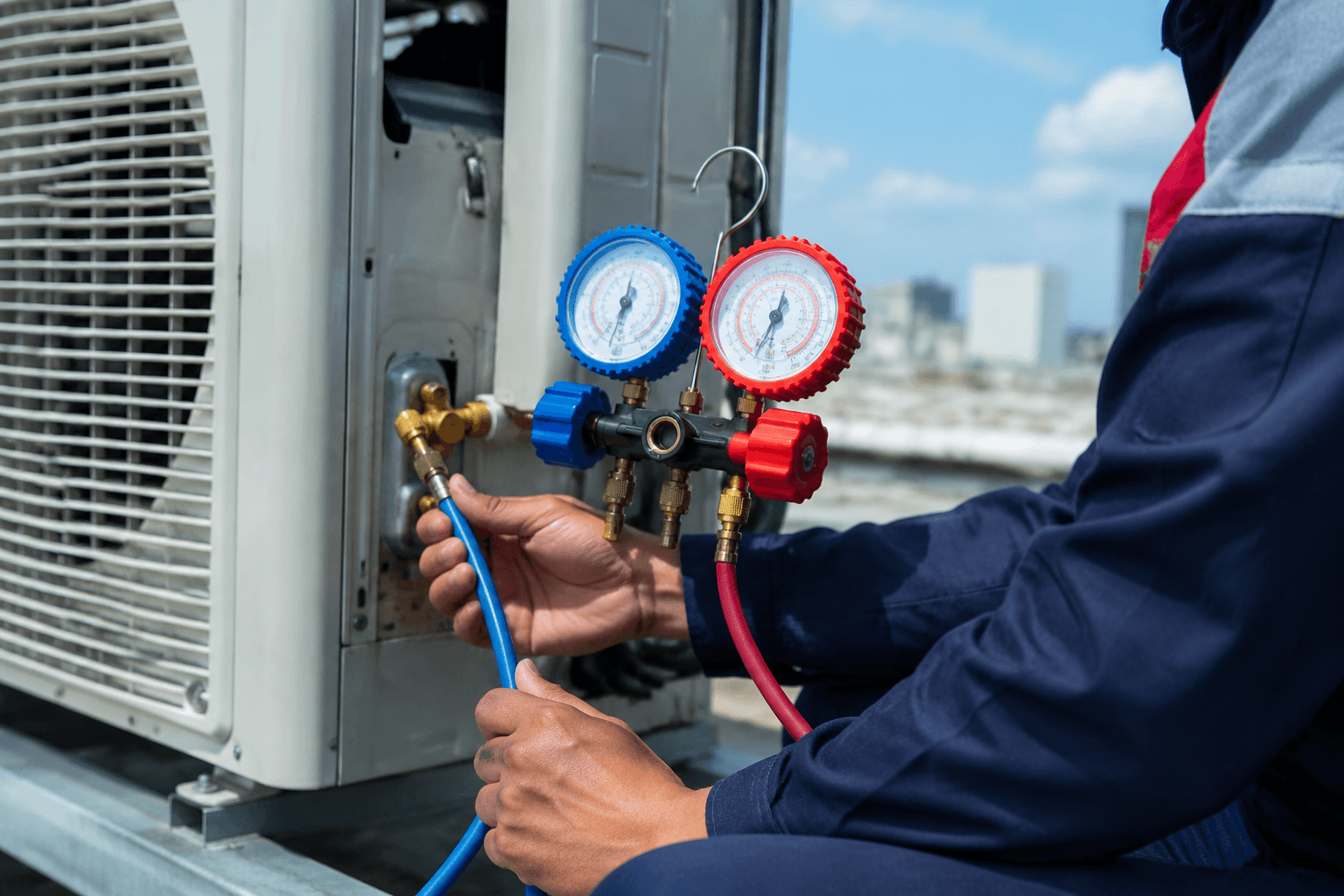

تکنسین در حال اتصال گیج مانیفولد برای شارژ کندانسور اسپلیت
اتصال دقیق شیلنگ‌های گیج به شیرهای سرویس کندانسور اولین قدم در فرآیند شارژ است.

۱. پیش‌نیازها و ابزارهای تخصصی شارژ گاز

قبل از هرگونه اقدام فیزیکی روی دستگاه، باید مطمئن شوید که تجهیزات استاندارد را در اختیار دارید. استفاده از ابزار غیراستاندارد نه تنها باعث تزریق اشتباه گاز می‌شود، بلکه می‌تواند منجر به آسیب دیدن کمپرسور گردد که سوختن و خرابی کامل بخش بیرونی سیستم تهویه را در پی خواهد داشت.

نام ابزارکاربرد تخصصی در فرآیند شارژ
گیج مانیفولد (Manifold Gauge)اندازه‌گیری دقیق فشار مکش (Low) و دهش (High) کمپرسور.
پمپ وکیوم (Vacuum Pump)تخلیه کامل رطوبت، هوا و گازهای غیرقابل تقطیر از سیکل تبرید قبل از تزریق مبرد جدید.
ترازوی دیجیتال (Refrigerant Scale)تزریق دقیق مبرد بر اساس وزن استاندارد درج شده روی پلاک کندانسور (ایده‌آل‌ترین روش).
آمپرمتر کلمپی (Clamp Meter)بررسی میزان جریان مصرفی کمپرسور در حین شارژ برای جلوگیری از Overcharge شدن دستگاه.
ترمومتر لیزری/نفوذیاندازه‌گیری دمای لوله دهش، برگشت و محاسبه میزان سوپرهیت (Superheat) و ساب‌کول (Subcool).

همچنین برای درک بهتر تفاوت سیستم‌های سرمایشی و انتخاب ابزار مناسب، پیشنهاد می‌کنیم نگاهی به تحلیل ساختاری و مقایسه‌ای سیستم‌های برودتی تبخیری و تراکمی بیندازید تا متوجه حساسیت سیکل تراکمی بشوید.

۲. علائم قطعی کمبود مبرد در کندانسور

سیستم‌های اسپلیت دارای یک سیکل بسته هستند. به این معنا که گاز مبرد تحت هیچ شرایطی در حالت عادی مصرف نمی‌شود یا از بین نمی‌رود. اگر سیستم شما با کمبود گاز مواجه است، قطعاً نشتی در مدار وجود دارد. تکنسین‌های ما پیش از اجرای خدمات آماده‌سازی و اورهال تجهیزات سرمایشی پیش از شروع فصل گرما، ابتدا به دنبال علائم زیر می‌گردند:

  • یخ‌زدگی لوله رفت (لوله نازک‌تر): این قطعی‌ترین نشانه افت فشار گاز است. کاهش فشار باعث می‌شود دمای مبرد به شدت افت کرده و رطوبت هوا روی شیر سرویس کندانسور یخ بزند.
  • کاهش محسوس سرمایش محیط: با وجود کارکرد مداوم کمپرسور، دمای اتاق به حد مطلوب نمی‌رسد. این موضوع یکی از اصلی‌ترین ریشه‌های عدم تولید برودت کافی در یونیت‌های داخلی است.
  • کارکرد یکسره کمپرسور: ترموستات فرمان قطع نمی‌دهد زیرا دمای محیط پایین نیامده است. این حالت به شدت استهلاک دستگاه را بالا می‌برد و اغلب منجر به یک‌سره کار کردن و عدم اتوماتیک کردن یونیت خارجی می‌شود.
  • صدای ناهنجار یا لرزش غیرطبیعی: به دلیل بازگشت مبرد به صورت مایع به کمپرسور (در موارد خاص نوسان فشار) یا داغ شدن بیش از حد سیم‌پیچ.

۳. تفاوت حیاتی گازهای R22 و R410a

بزرگترین اشتباهی که یک سرویس‌کار می‌تواند مرتکب شود، عدم شناخت رفتار مبردهاست. گاز R22 یک مبرد تک‌عنصری از خانواده هیدروکلروفلوئوروکربن‌ها (HCFC) است که امروزه به دلیل آسیب به لایه اوزون بر اساس پروتکل مونترال (می‌توانید برای مطالعه بیشتر به سایت آژانس حفاظت از محیط زیست آمریکا – EPA مراجعه کنید) در حال منسوخ شدن است. اما در ایران همچنان در دستگاه‌های قدیمی کاربرد دارد. در مقابل، گاز R410a یک مبرد ترکیبی (Zeotropic) متشکل از ۵۰٪ گاز R32 و ۵۰٪ گاز R125 است.

تفاوت‌های کلیدی در زمان شارژ:

  • فشار کارکرد: فشار مکش گاز R410a در تابستان حدود ۱۱۵ تا ۱۳۰ PSI است، در حالی که این عدد برای R22 بین ۶۰ تا ۷۰ PSI متغیر است.
  • حالت تزریق: از آنجایی که R410a یک گاز ترکیبی است، اگر به صورت بخار (گاز) تزریق شود، تناسب ترکیب به هم می‌ریزد. بنابراین الزاماً باید به صورت مایع (کپسول برعکس) شارژ شود. اما R22 را می‌توان هم به صورت گاز و هم مایع تزریق کرد (تزریق گاز در حالت روشن بودن کمپرسور ایمن‌تر است).
  • نوع روغن: روغن کمپرسورهای R22 از نوع معدنی (Mineral) و برای R410a از نوع پلی‌ال‌استر (POE) است. این روغن‌ها به شدت جاذب رطوبت هستند.

آگاهی از این تفاوت‌ها، جزو اصول اولیه در اصول انتخاب و مراقبت از تجهیزات تهویه مطبوع خانگی و صنعتی به شمار می‌رود.

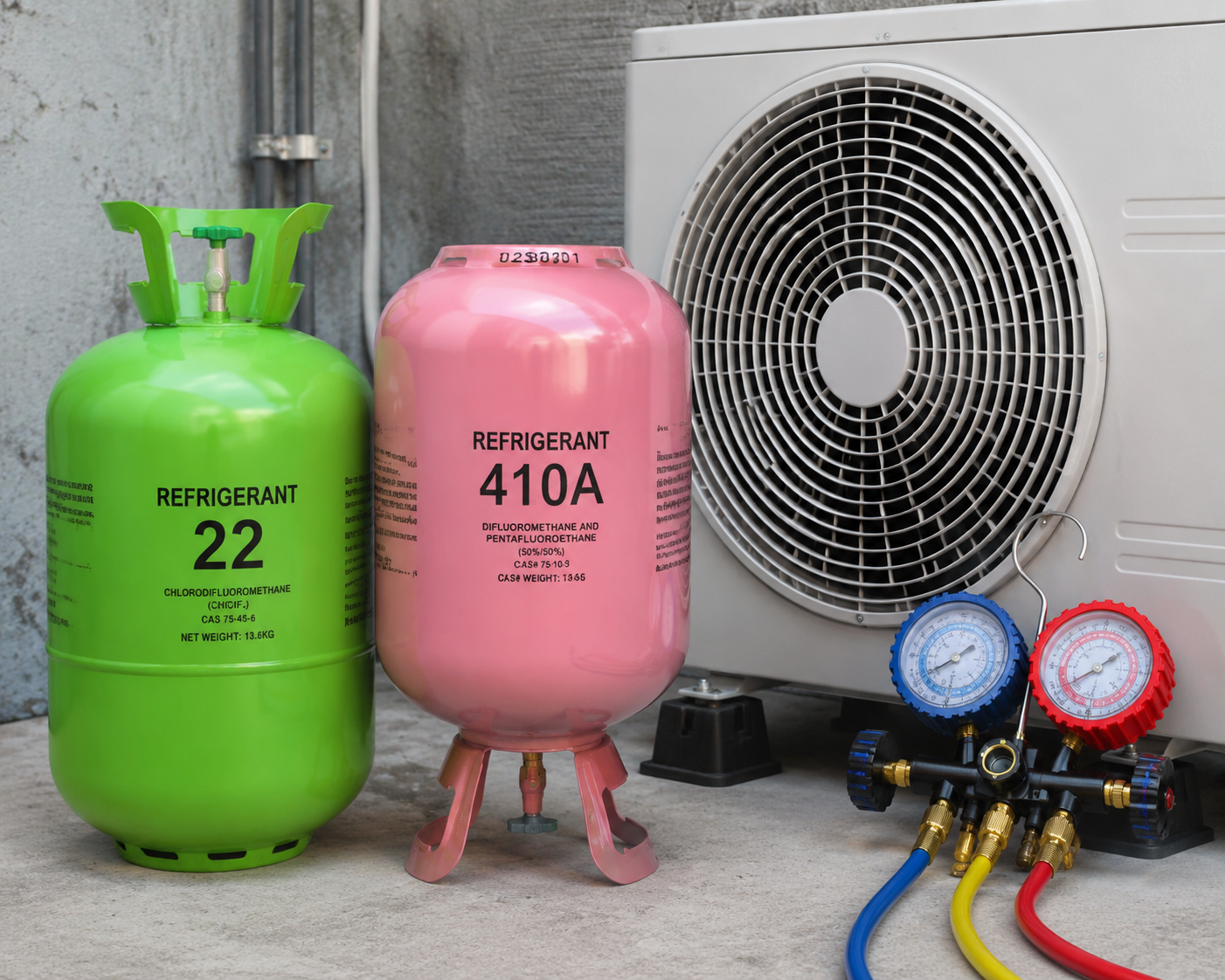

تفاوت کپسول گاز R22 و R410a در شارژ کندانسور
کپسول‌های R410a (صورتی) باید برای شارژ به صورت وارونه قرار گیرند تا مبرد مایع تزریق شود.

۴. مرحله اول: نشت‌یابی اصولی مدار تبرید

تزریق گاز بدون پیدا کردن محل نشتی، به معنای دور ریختن پول مشتری است! نشتی‌ها معمولاً در اتصالات مهره‌ماسوره‌ای (Flare joints) در پشت یونیت داخلی یا روی شیرهای سرویس کندانسور رخ می‌دهند. برای بررسی این موضوع، می‌توانید از کف صابون غلیظ یا نشت‌یاب‌های الکترونیکی (Sniffer) استفاده کنید.

در سیستم‌های توکار مانند داکت اسپلیت‌ها، نشت‌یابی بسیار پیچیده‌تر است و نیازمند تزریق گاز ازت (نیتروژن خشک) تحت فشار ۳۵۰ PSI و تست ۲۴ ساعته می‌باشد. اگر مالک چنین سیستم‌هایی هستید، توصیه می‌کنیم فرآیند را به متخصصان تعمیرات و نگهداری تخصصی اسپلیت‌های کانالی در استان البرز بسپارید. پس از رفع نشتی با جوشکاری نقره یا اصلاح پرچ لوله‌ها، نوبت به مرحله حیاتی وکیوم می‌رسد.

۵. مرحله دوم: عملیات وکیوم (تخلیه رطوبت و هوا)

وکیوم کردن به معنای ایجاد خلاء نسبی در سیکل برودت است. وجود هوا در سیستم باعث بالا رفتن شدید فشار تراکم (Head Pressure) شده و وجود رطوبت با روغن کمپرسور واکنش داده و تولید اسید می‌کند که منجر به سوختن سیم‌پیچ می‌شود.

  1. شیلنگ آبی (Low Pressure) گیج مانیفولد را به شیر سرویس لوله بزرگتر (گاز) کندانسور متصل کنید.
  2. شیلنگ زرد رنگ (وسط) را به پمپ وکیوم متصل نمایید.
  3. شیر آبی روی گیج را کاملاً باز کرده و پمپ وکیوم را روشن کنید.
  4. اجازه دهید عقربه گیج به زیر صفر (منفی 30 inHg) برسد. این فرآیند بسته به طول لوله‌کشی باید بین ۳۰ تا ۴۵ دقیقه زمان ببرد.
  5. پس از اتمام زمان، ابتدا شیر گیج را ببندید و سپس پمپ را خاموش کنید. به مدت ۱۵ دقیقه صبر کنید؛ اگر عقربه به سمت بالا حرکت کرد، همچنان در سیستم نشتی وجود دارد!

عدم انجام وکیوم یکی از عوامل پنهان در بروز نقص‌های متداول و کاهش عمر مفید قطعات اسپلیت است.

۶. مرحله سوم: آموزش گام‌به‌گام تزریق گاز به کندانسور

پس از اطمینان از خلاء کامل مدار، نوبت به شارژ مبرد می‌رسد. این بخش نیازمند دقت بالایی است. به طور کلی، شارژ گاز به سه روش وزنی، آمپری و از طریق فشار گیج انجام می‌شود. دقیق‌ترین روش، روش وزنی است. اگر قصد استعلام برآورد هزینه‌های بروز تزریق مبرد سیستم‌های تهویه مطبوع در استان البرز را دارید، به صفحه پیلار ما مراجعه کنید تا نرخ‌نامه‌های مصوب را مشاهده نمایید.

شارژ گاز به روش وزنی (بهترین متد)

روی پلاک مشخصات فنی کندانسور، میزان دقیق گاز مورد نیاز بر حسب گرم (مثلاً Factory Charge: 1250g) نوشته شده است. این مقدار برای لوله‌کشی استاندارد (معمولاً ۵ متر) است.

  • کپسول گاز را روی ترازوی دیجیتال قرار دهید و ترازو را صفر (Tare) کنید.
  • شیلنگ زرد گیج را از پمپ وکیوم جدا کرده و به کپسول گاز متصل کنید.
  • شیر کپسول را باز کنید. (برای R410a کپسول را برعکس کنید).
  • برای جلوگیری از ورود هوای داخل شیلنگ زرد به سیستم، مهره شیلنگ زرد متصل به گیج را یک لحظه شل کنید تا صدای “پیس” (خروج گاز) شنیده شود، سپس فورا سفت کنید (اصطلاحاً Purge کردن).
  • در حالی که دستگاه خاموش است، شیر آبی گیج را باز کنید تا مبرد بر اساس اختلاف فشار وارد سیستم شود. به عدد ترازو دقت کنید.
  • هنگامی که مقدار گاز روی ترازو با پلاک برابر شد، شیر را ببندید. سیستم شما به طور کامل شارژ شده است!

شارژ گاز تکمیلی (روش فشار گیج و آمپرمتر)

زمانی که سیستم مقداری از گاز خود را از دست داده و نیاز به تاپ‌آپ (Top-up) دارد (البته برای R410a اگر نشتی بیش از ۳۰ درصد باشد، باید کل گاز تخلیه و از نو شارژ شود)، از این روش استفاده می‌کنیم:

در این حالت باید کولر گازی روشن باشد. دستگاه را روی حالت سرمایش با کمترین دما تنظیم کنید.

  1. آمپرمتر کلمپی را دور یکی از سیم‌های فاز ورودی به کمپرسور (معمولاً سیم L در ترمینال کندانسور) بیندازید.
  2. گیج را متصل کرده و هواگیری شیلنگ را انجام دهید.
  3. شیر آبی گیج را به مدت ۳ ثانیه باز کرده و سپس ببندید. به عقربه فشار و عدد آمپرمتر دقت کنید.
  4. این کار را مرحله به مرحله تکرار کنید. با تزریق هر مرحله گاز، لوله نازک‌تر که احتمالاً برفک زده بود، شروع به آب شدن می‌کند.
  5. زمانی که فشار برگشت (در تابستان برای R22 حدود ۶۵ PSI و برای R410a حدود ۱۲۰ PSI) تنظیم شد و عدد آمپرمتر دقیقاً با Rated Load Ampere (RLA) درج شده روی پلاک دستگاه یکی شد، شارژ تکمیل است.
  6. در نهایت دمای لوله برگشت (لوله ضخیم) باید خنک و دارای عرق ملایم باشد (حالت شبنم).

این عملیات برای برندهای مختلف تفاوت چندانی ندارد، اما تکنسین‌های ما در دپارتمان عیب‌یابی و تعمیرات تخصصی تمامی مارک‌های اسپلیت در کرج و حومه با در نظر گرفتن تلورانس‌های حرارتی هر برند، شارژ گاز را کالیبره می‌کنند.

تنظیم فشار و آمپر هنگام شارژ گاز کولر گازی
همگام‌سازی فشار مکش با آمپر مصرفی کمپرسور، راز یک شارژ گاز بی‌نقص است.

۷. ترفندهای طلایی تکنسین‌های تأسیسات آنلاین

تجربه بیش از یک دهه نصب و تعمیرات به ما آموخته است که رعایت برخی نکات ریز، طول عمر دستگاه را تضمین می‌کند. اگر قصد دارید وارد این حرفه شوید یا به دنبال دستورالعمل‌های جامع راه‌اندازی و خدمات پس از فروش تهویه مطبوع هستید، این موارد را به خاطر بسپارید:

  • تاثیر دمای هوا بر فشار: اعدادی که برای فشار گیج اعلام می‌شود، برای دمای محیطی حدود ۳۵ درجه سانتی‌گراد است. اگر در یک روز خنک بهاری (مثلاً ۲۵ درجه) شارژ گاز انجام می‌دهید، فشار R22 ممکن است روی ۵۵ PSI تنظیم شود. همیشه از جدول تناسب فشار-دما (PT Chart) استفاده کنید.
  • طول لوله‌کشی مازاد: همانطور که در مقالات قوانین و استانداردهای اجرای لوله‌کشی و نصب فیزیکی اسپلیت اشاره کرده‌ایم، اگر طول لوله مسی بین پنل و کندانسور بیش از ۵ متر استاندارد باشد، به ازای هر متر اضافه باید حدود ۲۰ تا ۳۰ گرم گاز مازاد به سیستم تزریق شود.
  • استفاده از گازهای نوین: در دستگاه‌های اینورتر جدید که از مبرد R32 استفاده می‌کنند، دقت بسیار بالاتری نیاز است. این گاز به شدت قابل اشتعال بوده و نیازمند رعایت پروتکل‌های ایمنی خاصی است. برای آشنایی با این تکنولوژی‌ها، مطالعه بخش تکنولوژی‌های مدرن و سیستم‌های پیشرفته در نسل جدید اسپلیت‌ها را پیشنهاد می‌کنیم.
  • نظافت کندانسور: هرگز سیستم را با کندانسور کثیف شارژ نکنید! کثیفی فین‌ها باعث عدم تبادل حرارت و بالا رفتن کاذب فشار گیج می‌شود. همیشه ابتدا کندانسور را شستشو دهید. این کار به شدت روی بهینه‌سازی و پایین آوردن هزینه برق مصرفی تجهیزات برودتی تاثیرگذار است.

۸. عواقب جبران‌ناپذیر شارژ غیراصولی

سپردن این کار حساس به افراد غیرمتخصص، تبعات سنگینی دارد. شارژ بیش از حد (Overcharging) باعث بازگشت مایع مبرد به کمپرسور می‌شود (Liquid Slugging). از آنجا که مایعات متراکم نمی‌شوند، سوپاپ‌های کمپرسور خرد شده و کمپرسور از کار می‌افتد.

همچنین تزریق گازهای بی‌کیفیت و ارزان‌قیمت موجود در بازار، باعث رسوب‌گذاری در لوله مویین (Capillary Tube) و کیپ شدن مدار می‌شود. ما در تأسیسات آنلاین همواره بر استفاده از مبردهای اورجینال با خلوص ۹۹.۹٪ تاکید داریم. شما می‌توانید با استفاده از خدمات بازدیدهای زمان‌بندی شده و نگهداری پیشگیرانه سیستم‌ها در محل شما، از بروز چنین فجایع پرهزینه‌ای جلوگیری کنید. علاوه بر این، در سیستم‌های کانالی، حساسیت به مراتب بالاتر است و هرگونه خطای انسانی می‌تواند عملکرد کل شبکه توزیع هوا را مختل کند که این موضوع در مقالات خدمات فنی و رفع عیب انواع داکت اسپلیت‌های برندهای معتبر به تفصیل بررسی شده است.

در نهایت، اگر می‌خواهید دیدگاهی جامع نسبت به عملکرد کلی این تجهیزات داشته باشید، پیشنهاد ما مطالعه مقاله دانشنامه کامل اسپلیت‌ها؛ از انتخاب تا نصب و استانداردهای نگهداری است که به عنوان یک رفرنس معتبر شناخته می‌شود. برای کسب اطلاعات بیشتر درباره نصب داکت اسپلیت نیز می‌توانید به صفحه عملیات اجرایی و پیاده‌سازی سیستم‌های داکت اسپلیت مراجعه نمایید. اگر به دنبال انتخاب یک تیم قابل اعتماد هستید، رزومه ما به عنوان مجهزترین و برترین دپارتمان تخصصی تاسیسات برودتی در سطح البرز تضمین‌کننده کیفیت خدمات ماست.

۹. پرسش‌های متداول (FAQ)

آیا می‌توان گاز R410a را به جای R22 در کندانسور قدیمی تزریق کرد؟

خیر، به هیچ وجه. روغن موتور، نوع کمپرسور و ضخامت لوله‌های مسی در این دو سیستم کاملاً متفاوت است. تزریق R410a به جای R22 باعث انفجار کمپرسور و خطرات جانی خواهد شد.

چرا روی شیر سرویس کندانسور من برفک می‌زند؟

برفک زدن لوله رفت (لوله باریک) نشانه قطعی افت فشار مبرد و نیاز به شارژ گاز است. اما یخ‌زدگی لوله برگشت (لوله ضخیم) معمولاً به دلیل کثیفی فیلترهای پنل داخلی یا خرابی موتور فن بلوور رخ می‌دهد.

هر چند وقت یکبار باید کولر گازی را شارژ گاز کرد؟

در یک سیستم استاندارد و بدون نشتی، گاز مبرد هرگز تمام نمی‌شود. شما فقط زمانی نیاز به شارژ دارید که سیکل دچار نشتی شده باشد. سرویس‌های دوره‌ای فقط برای شستشو و چک کردن آمپر است، نه تزریق مداوم گاز!

دلیل اینکه شارژ گاز R410a باید به صورت مایع (کپسول برعکس) باشد چیست؟

گاز R410a ترکیبی از دو گاز با نقطه‌جوش‌های متفاوت است. اگر آن را به صورت گاز تزریق کنید، یکی از گازها سریع‌تر خارج شده و ترکیب ۵۰-۵۰ داخل سیستم به هم می‌ریزد که باعث افت شدید راندمان سرمایشی می‌شود.

هزینه شارژ گاز کامل با شارژ تکمیلی چقدر تفاوت دارد؟

هزینه شارژ تکمیلی بر اساس میزان گرم تزریق شده و دستمزد محاسبه می‌شود، اما در شارژ کامل، علاوه بر هزینه کل کپسول مصرفی، هزینه‌های نشت‌یابی با ازت، رفع نشتی (جوشکاری) و وکیوم کامل مدار نیز لحاظ می‌گردد.

اگر پاسخ سوال خود را نیافتید، می‌توانید به بانک اطلاعاتی ما در بخش مجموعه سوالات و چالش‌های پرکاربرد کاربران پیرامون تجهیزات تهویه مراجعه کنید.
