سیکل تبرید (Refrigeration Cycle) چیست؟

سیکل تبرید تراکمی بخار (Vapor-Compression Refrigeration Cycle) یک فرآیند ترمودینامیکی بسته است که در آن، حرارت از یک محیط با دمای پایین (داخل اتاق) جذب شده و به یک محیط با دمای بالا (فضای بیرون) دفع می‌شود. برخلاف تصور عموم، کولر گازی سرما تولید نمی‌کند؛ بلکه گرما را پمپاژ می‌کند!

خلاصه عملکرد برای پاسخ سریع (Featured Snippet):

• جذب گرما: مبرد مایع در یونیت داخلی تبخیر شده و گرمای محیط را می‌گیرد.
• تراکم: گاز مبرد توسط کمپرسور فشرده و داغ می‌شود.
• دفع گرما: گاز داغ در یونیت خارجی تقطیر شده و گرمای خود را به هوای آزاد می‌دهد.
• افت فشار: مبرد مایع از شیر انبساط عبور کرده و آماده تکرار چرخه می‌شود.

۴ قطعه اصلی در سیکل تبرید کولر گازی

برای آشنایی کامل با سیکل تبرید در کولر گازی، باید با چهار بازیگر اصلی این سناریو آشنا شویم. هرگونه نقص در این قطعات منجر به افت برودت و خنک نکردن دستگاه خواهد شد.

۱. کمپرسور (Compressor)؛ قلب تپنده سیستم

کمپرسور وظیفه مکش گاز مبرد با فشار و دمای پایین از اواپراتور و متراکم کردن آن را بر عهده دارد. با فشرده شدن گاز، دمای آن به شدت افزایش می‌یابد. در واقع، کمپرسور نیروی محرکه لازم برای گردش مبرد در کل سیستم را فراهم می‌کند.

۲. کندانسور (Condenser)؛ تقطیرکننده و دفع حرارت

گاز داغ و پرفشار خروجی از کمپرسور وارد کویل‌های کندانسور (واقع در یونیت خارجی) می‌شود. در اینجا، فن کندانسور هوای محیط بیرون را از روی لوله‌ها عبور می‌دهد. مبرد گرمای خود را به هوای بیرون پس داده و از حالت گاز به مایع (تقطیر) تبدیل می‌شود. بروز کثیفی یا نشانه های نقص در یونیت خارجی و کندانسور، به شدت راندمان این بخش را کاهش می‌دهد.

۳. شیر انبساط (Expansion Valve) یا لوله مویی

مایع مبرد که اکنون گرم و پرفشار است، به قطعه‌ای به نام شیر انبساط (در کولرهای گازی معمولاً لوله مویی یا Capillary Tube) می‌رسد. این قطعه سطح مقطع بسیار کوچکی دارد و باعث افت فشار ناگهانی مبرد می‌شود. این افت فشار، باعث کاهش شدید دمای مایع مبرد می‌گردد (پدیده خفگی یا Throttling).

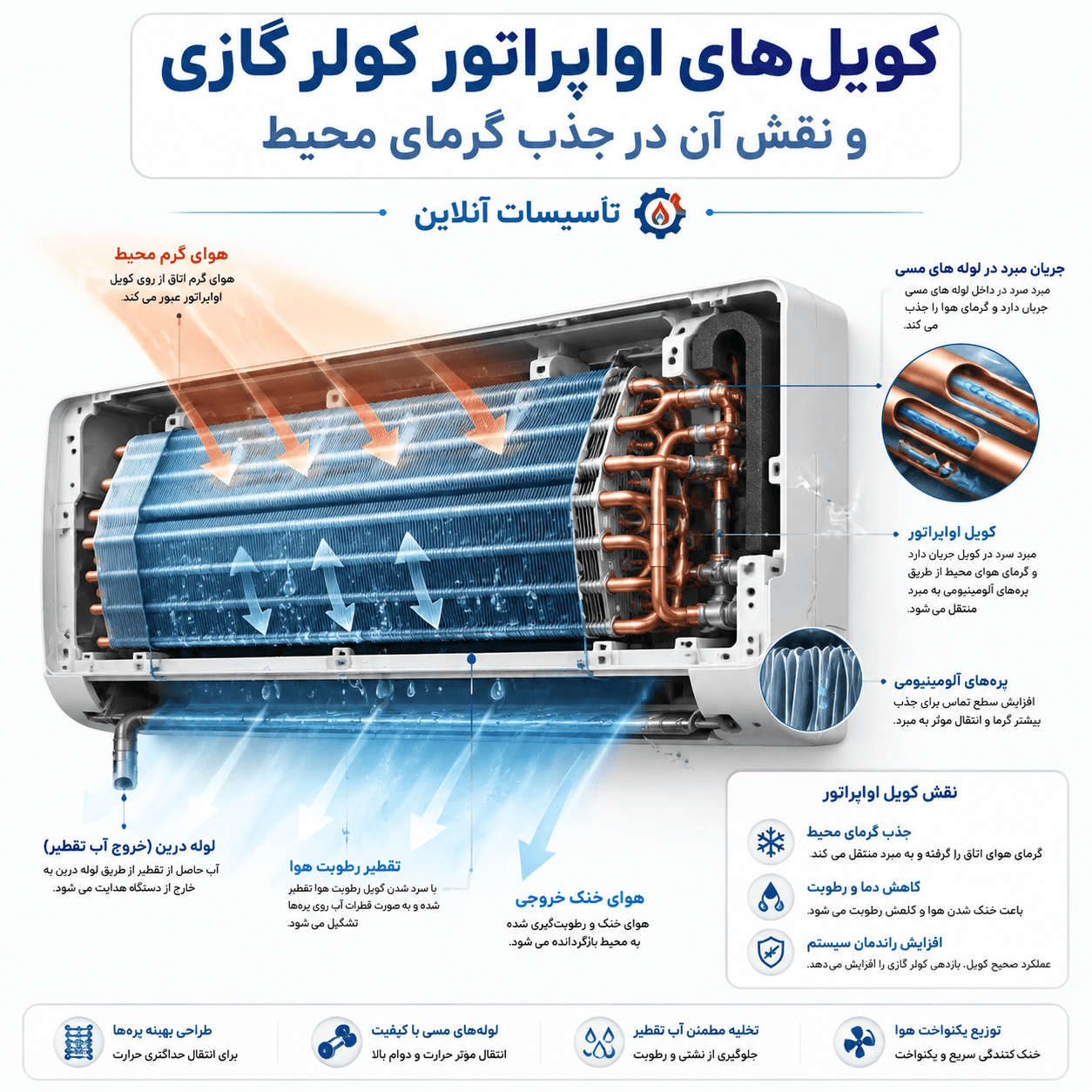

۴. اواپراتور (Evaporator)؛ تبخیرکننده و جذب حرارت

مایع سرد و کم‌فشار وارد کویل‌های اواپراتور (یونیت داخلی) می‌شود. فن بلوور، هوای گرم داخل اتاق را از میان شبکه‌های اواپراتور عبور می‌دهد. مبرد با جذب گرمای هوا، به جوش آمده و مجدداً به گاز تبدیل می‌شود. هوای خنک شده نیز به داخل اتاق پرتاب می‌گردد.

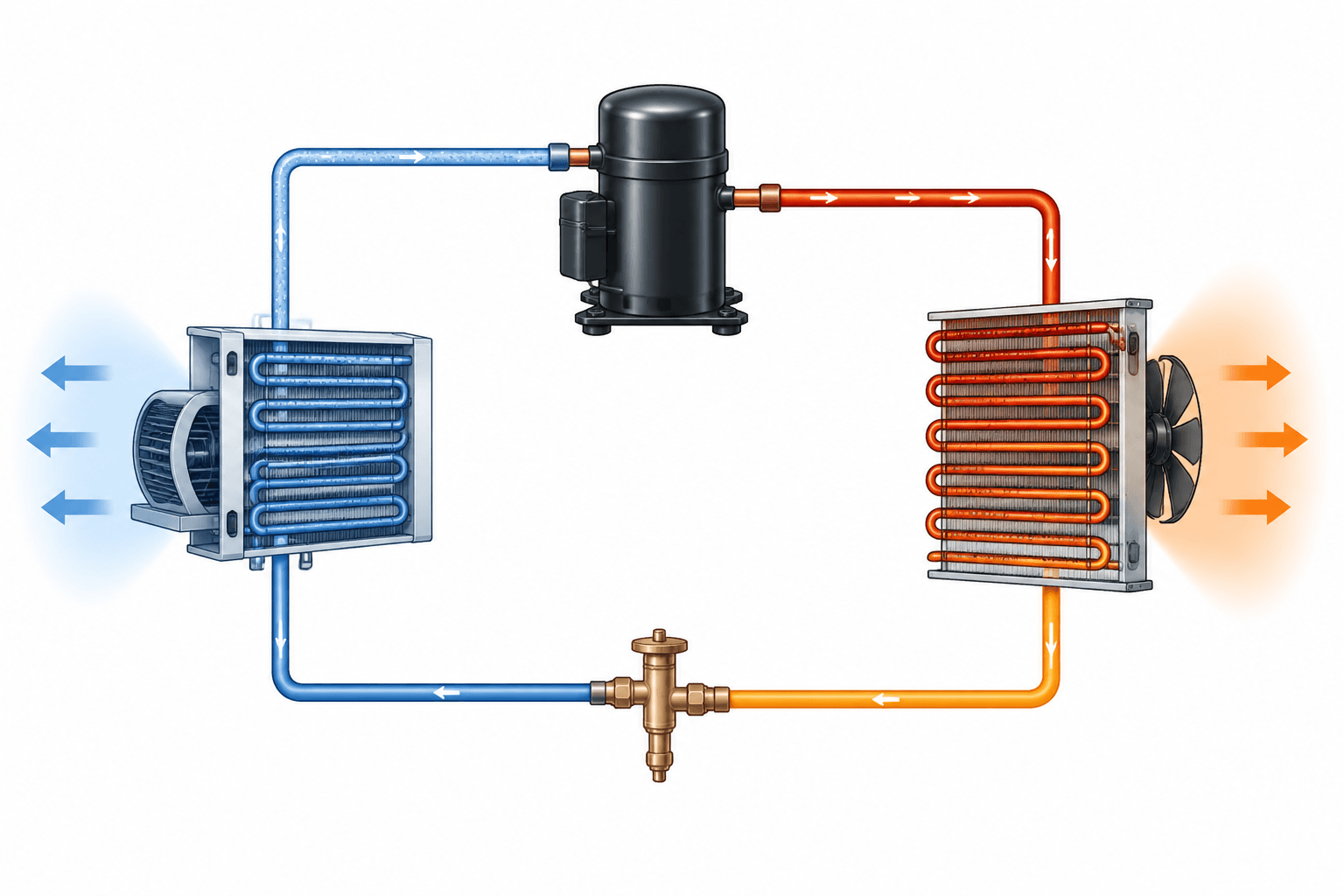

مراحل عملکرد سیکل تبرید تراکمی

برای درک پیوستگی این چرخه، آن را به ۴ مرحله ترمودینامیکی تقسیم می‌کنیم:

1. مرحله تراکم ایزنتروپیک: در کمپرسور انجام می‌شود. فشار و آنتالپی افزایش می‌یابد.
2. مرحله دفع حرارت ایزوباریک: در کندانسور رخ می‌دهد. مبرد در فشار ثابت تقطیر شده و حالت ساب‌کول (Subcool) پیدا می‌کند.
3. مرحله انبساط ایزنتالپیک: در لوله مویی اتفاق می‌افتد. آنتالپی ثابت می‌ماند اما فشار و دما افت شدیدی می‌کنند.
4. مرحله جذب حرارت ایزوباریک: در اواپراتور انجام می‌شود. مبرد در فشار ثابت تبخیر شده و حالت سوپرهیت (Superheat) می‌گیرد تا مایع وارد کمپرسور نشود.

برای حفظ این چرخه در بهترین حالت، انجام سرویس های دوره‌ای سیستم‌های تهویه مطبوع در استان البرز توسط متخصصین مجرب، امری حیاتی است.

نقش مبرد و اهمیت شارژ گاز در سیکل

مبرد (مانند R410a یا R22) خونی است که در رگ‌های سیکل تبرید جریان دارد. این ماده دارای نقطه جوش بسیار پایینی است که امکان تغییر فاز در دماهای معمولی را فراهم می‌کند. اگر حجم مبرد در سیستم از حد استاندارد کمتر شود (نشتی گاز)، سیکل تبرید از تعادل خارج می‌شود. در این حالت، کمپرسور داغ کرده و احتمال سوختن آن بالا می‌رود، همچنین اواپراتور ممکن است برفک بزند.

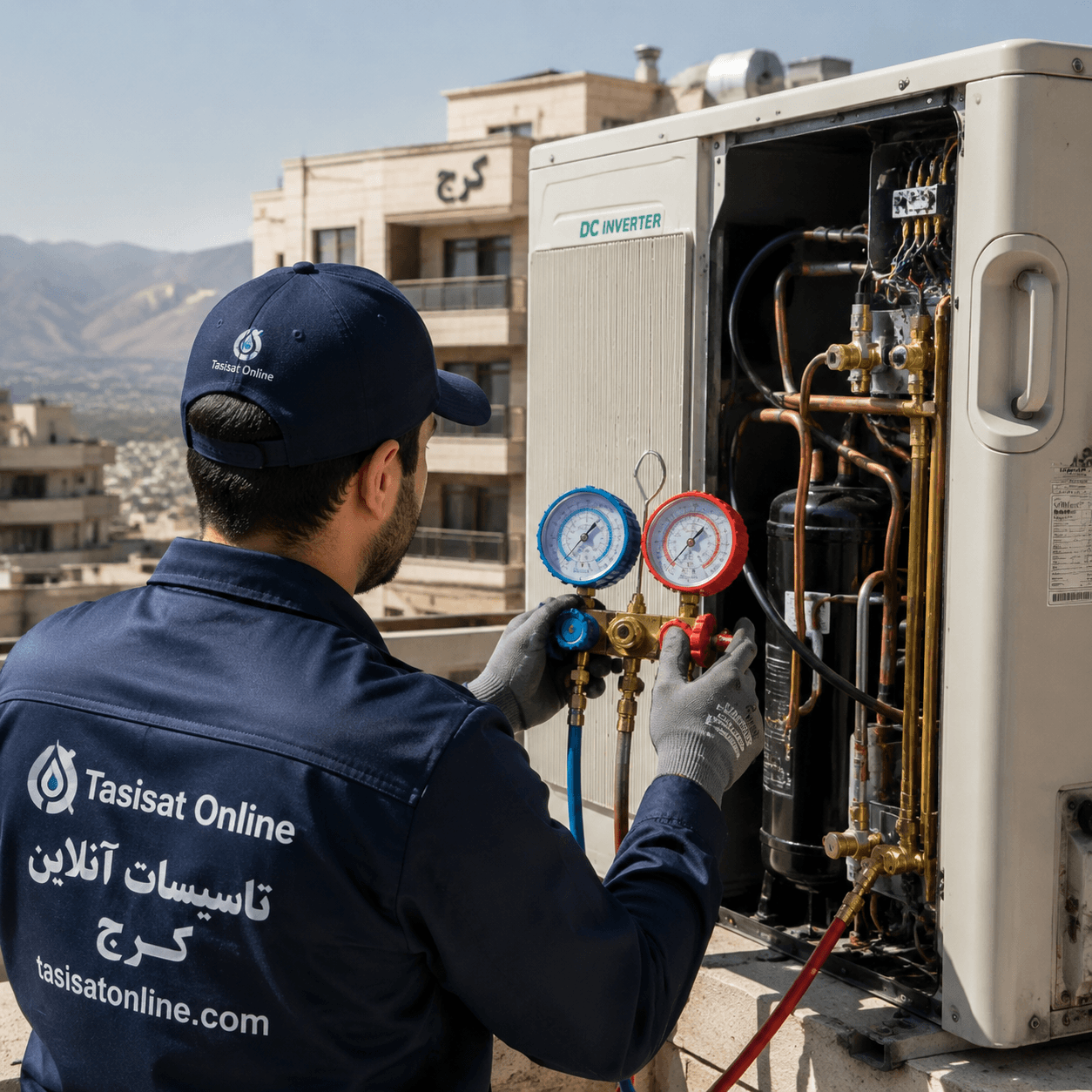

تعمیرکاران حرفه‌ای با اندازه‌گیری فشار مکش و دهش و همچنین چک کردن آمپر دستگاه، میزان دقیق کمبود مبرد را تشخیص می‌دهند. جهت اطلاع از هزینه‌های دقیق و به‌روز این خدمات در شهر کرج، می‌توانید به صفحه هزینه های بروز شارژ مبرد اسپلیت در کرج مراجعه نمایید.

قوانین ترمودینامیک در تبرید (نگاهی مهندسی)

از منظر مهندسی تهویه مطبوع، میزان حرارت جابجا شده در سیکل از رابطه ریاضی زیر پیروی می‌کند:

$$ Q = m \cdot \Delta h $$

که در آن $Q$ نشان‌دهنده ظرفیت برودتی سیستم، $m$ دبی جرمی مبرد عبوری و $\Delta h$ اختلاف آنتالپی در طول اواپراتور است. این فرمول به خوبی نشان می‌دهد که چرا افت فشار گاز (کاهش دبی جرمی) مستقیماً باعث کاهش ظرفیت خنک‌کنندگی کولر گازی می‌شود. برای مطالعه بیشتر در زمینه استانداردهای ترمودینامیکی می‌توانید به مقالات منتشر شده توسط ASHRAE مراجعه کنید.

مشکلات رایج و علائم خرابی در چرخه

آشنایی کامل با سیکل تبرید در کولر گازی به ما کمک می‌کند تا عیوب سیستم را سریع‌تر شناسایی کنیم:

• یخ‌زدگی لوله رفت (لوله نازک): نشانه کمبود گاز مبرد یا گرفتگی در لوله مویی.
• یخ‌زدگی لوله برگشت (لوله ضخیم): نشانه کثیفی فیلترهای پنل داخلی، خرابی فن بلوور یا شارژ گاز بیش از حد.
• داغ شدن بیش از حد کمپرسور: عدم تهویه مناسب در کندانسور، خرابی فن کندانسور یا گرفتگی مدار تبرید.
• تولید باد گرم: از کار افتادن کمپرسور، خرابی خازن راه‌انداز یا تخلیه کامل گاز مبرد.

سوالات متداول (FAQ)

۱. آیا چرخه تبرید در حالت گرمایش (زمستان) تفاوت دارد؟

بله. در کولرهای گازی سرد و گرم، قطعه‌ای به نام شیر برقی چهارراهه (Reversing Valve) وجود دارد که مسیر حرکت مبرد را برعکس می‌کند. در این حالت، جای اواپراتور و کندانسور عوض شده و یونیت داخلی گرما تولید می‌کند.

۲. ساب‌کول (Subcool) و سوپرهیت (Superheat) در سیکل تبرید چیست؟

سوپرهیت به میزان افزایش دمای گاز مبرد پس از تبخیر کامل در اواپراتور گفته می‌شود تا از ورود مایع به کمپرسور جلوگیری کند. ساب‌کول نیز میزان کاهش دمای مایع مبرد پس از تقطیر در کندانسور است تا راندمان شیر انبساط افزایش یابد.

۳. اگر رطوبت وارد سیکل تبرید شود چه اتفاقی می‌افتد؟

رطوبت (آب) با روغن کمپرسور و مبرد واکنش داده و اسید تولید می‌کند. این اسید باعث خوردگی سیم‌پیچ کمپرسور و سوختن آن می‌شود. به همین دلیل قبل از شارژ گاز، سیستم باید کاملاً وکیوم شود.

۴. چرا لوله ضخیم‌تر در کولر گازی خنک‌تر است؟

لوله ضخیم (لوله برگشت یا ساکشن) حاوی گاز مبردی است که گرمای اتاق را جذب کرده اما هنوز فشار و دمای پایینی دارد و در حال بازگشت به کمپرسور است، لذا خنک و دارای تعریق است.
