تفاوت اصلی مخزن با لوله، هندسه و وزن قطعات روکش است
بدنه استوانه‌ای، عدسی‌های بالا و پایین، پایه‌ها، نازل‌ها و دریچه بازدید به قطعات یکسانی نیاز ندارند. تقسیم‌بندی ورق باید طوری انجام شود که پوشش روی عایق ثابت بماند، اتصال‌ها منظم باشند و نقاط سرویس مخزن مسدود نشوند.
هدف اجرای روکش
چرا مخزن موتورخانه عایق و ورق‌کاری می‌شود؟
مخازن آب گرم و تجهیزات مشابه سطح قابل‌توجهی برای تبادل حرارت دارند. عایق مناسب به کنترل اتلاف حرارت کمک می‌کند و روکش فلزی از این عایق در برابر ضربه، رطوبت، پارگی و تغییر شکل محافظت می‌کند. ورق، جایگزین عایق نیست؛ بلکه لایه بیرونی و محافظ مجموعه است.
در مخزن عمودی، پایداری قطعات و جلوگیری از لغزش اهمیت بیشتری دارد. در مخزن افقی نیز قسمت‌های زیرین، محل پایه‌ها و نواحی نزدیک لوله‌های متصل باید با دقت بررسی شوند. هرچه تعداد نازل‌ها و تجهیزات جانبی بیشتر باشد، الگوسازی و برش روکش پیچیده‌تر خواهد شد.
شناخت اجزای مخزن
کدام بخش‌های مخزن به طراحی جداگانه نیاز دارند؟
بدنه استوانه‌ای
ورق به قطعات منظم تقسیم می‌شود تا وزن روکش کنترل و خطوط اتصال هم‌راستا شوند.

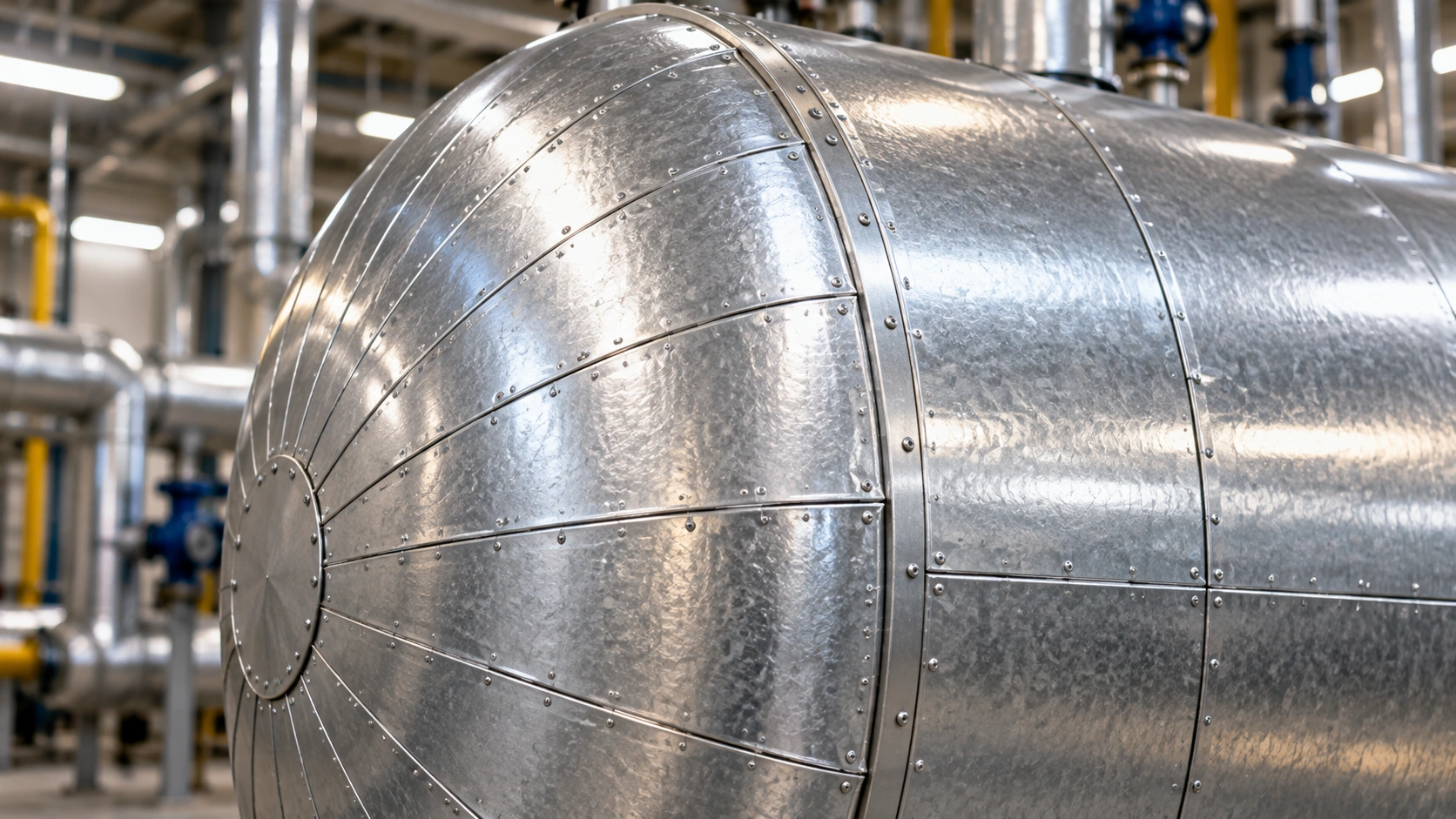

عدسی مخزن
سطح منحنی با قطعات شعاعی یا الگوی متناسب پوشانده می‌شود تا چین و فضای خالی ایجاد نشود.
نازل و اتصالات
برش اطراف محل ورود و خروج لوله‌ها باید دقیق و بدون نمایان‌ماندن عایق باشد.
دریچه بازدید
دسترسی به منهول، پیچ‌ها و بخش‌های سرویس باید پس از اجرا حفظ شود.
پایه‌ها و تکیه‌گاه‌ها
پایان عایق و روکش در محل پایه باید طوری اجرا شود که قطعات دچار پارگی یا فشار نشوند.
گیج و تجهیزات جانبی
ابزارهای اندازه‌گیری و کنترل نباید زیر روکش پنهان یا دسترسی آن‌ها محدود شود.
فرایند اجرا
مراحل ورق کاری مخزن موتورخانه
- ۱
بازدید و شناسایی مخزن
نوع مخزن، ابعاد، وضعیت سطح، عایق موجود و نقاط نیازمند دسترسی ثبت می‌شوند.
- ۲
اندازه‌برداری
محیط، ارتفاع یا طول، شکل عدسی و موقعیت نازل‌ها برای تهیه الگو اندازه‌گیری می‌شوند.
- ۳
اجرای عایق یکنواخت
عایق متناسب با پروژه روی سطح نصب و در اطراف اتصالات با دقت تکمیل می‌شود.
- ۴
ساخت قطعات روکش
ورق بدنه، عدسی، نازل و قطعات بازشو جداگانه برش و فرم داده می‌شوند.
- ۵
نصب و مهار روکش
قطعات با ترتیب مناسب نصب می‌شوند تا وزن روکش به عایق فشار نامتعارف وارد نکند.
- ۶
کنترل نهایی
درزها، ثبات قطعات، پوشش عدسی و امکان بازکردن اجزای سرویس بررسی می‌شوند.
روند عمومی کار در صفحه مراحل ورق کاری موتورخانه با جزئیات بیشتری شرح داده شده است.
انتخاب سیستم پوشش
عایق و جنس ورق مخزن چگونه انتخاب می‌شوند؟
نوع عایق، ضخامت آن و شیوه مهار باید با دمای کاری، محل نصب و وضعیت سطح هماهنگ شوند. اگر عایق قبلی مرطوب یا دفرمه باشد، روکش جدید نباید بدون اصلاح زیرکار نصب شود. برای شناخت یکی از گزینه‌های متداول می‌توانید راهنمای عایق پشم سنگ موتورخانه را ببینید.
در انتخاب روکش، استحکام، وزن، شکل‌پذیری، رطوبت محیط و جزئیات هندسی مخزن اهمیت دارند. ورق گالوانیزه و آلومینیوم هرکدام شرایط استفاده خود را دارند و انتخاب باید پس از بررسی پروژه انجام شود.
معیار تحویل
نشانه‌های اجرای اصولی روکش مخزن
- ✓ خطوط اتصال بدنه منظم و هم‌راستا باشند.
- ✓ قطعات عدسی بدون چین و لبه باز نصب شوند.
- ✓ روکش روی بدنه عمودی دچار لغزش نشود.
- ✓ عایق در اطراف نازل‌ها نمایان نماند.
- ✓ دریچه و گیج‌ها قابل دسترسی باقی بمانند.
- ✓ لبه تیز یا قطعه لق در سطح وجود نداشته باشد.
ترمیم پوشش موجود
چه زمانی روکش مخزن بازسازی می‌شود؟
فرورفتگی محدود یا بازشدن یک قطعه، در صورت سالم‌بودن عایق زیرین، ممکن است با تعمیر موضعی برطرف شود. اگر آسیب در سطح وسیع ادامه داشته باشد، قطعات دچار لغزش شده باشند یا نشانه رطوبت زیر روکش دیده شود، بازکردن کنترل‌شده و بررسی دامنه بزرگ‌تری از مخزن ضروری است.
تفاوت رنگ یا بافت ورق جدید و قدیمی طبیعی است؛ اولویت بازسازی باید سلامت عایق، پایداری روکش و دسترسی تجهیزات باشد. جزئیات تصمیم میان ترمیم و تعویض در صفحه بازسازی ورق کاری موتورخانه آمده است.
برآورد پروژه
قیمت ورق کاری مخزن به چه عواملی بستگی دارد؟
ابعاد مخزن، نوع و شکل عدسی، تعداد نازل‌ها، جنس روکش، وضعیت عایق، ارتفاع و محدودیت دسترسی از عوامل اصلی هستند. برای ساخت پیشنهاد قابل‌مقایسه باید مشخص باشد هزینه فقط مربوط به روکش است یا جمع‌آوری پوشش قدیمی و اجرای عایق را هم شامل می‌شود. راهنمای قیمت ورق کاری موتورخانه و صفحه محاسبه متراژ و هزینه اطلاعات تکمیلی ارائه می‌کنند.
پرسش‌های اجرایی
سؤالات متداول ورق کاری مخزن موتورخانه
آیا مخزن بدون عایق هم ورق‌کاری می‌شود؟
روکش فلزی معمولاً برای محافظت از عایق اجرا می‌شود و جای عایق حرارتی را نمی‌گیرد.
عدسی مخزن چگونه پوشانده می‌شود؟
قطعات متناسب با انحنای عدسی برش و فرم داده می‌شوند تا سطح بدون چین و فضای خالی پوشیده شود.
آیا دریچه بازدید زیر ورق قرار می‌گیرد؟
دسترسی دریچه و اجزای نیازمند سرویس باید با قطعه بازشو یا طراحی مناسب حفظ شود.
روکش مخزن عمودی چرا جابه‌جا می‌شود؟
مهار نامناسب، تقسیم‌بندی غلط قطعات یا فشار وزن روکش می‌تواند باعث لغزش شود.
برای استعلام قیمت چه ابعادی لازم است؟
قطر، ارتفاع یا طول، شکل عدسی، تعداد نازل‌ها و وضعیت عایق، داده‌های اصلی برآورد هستند.
