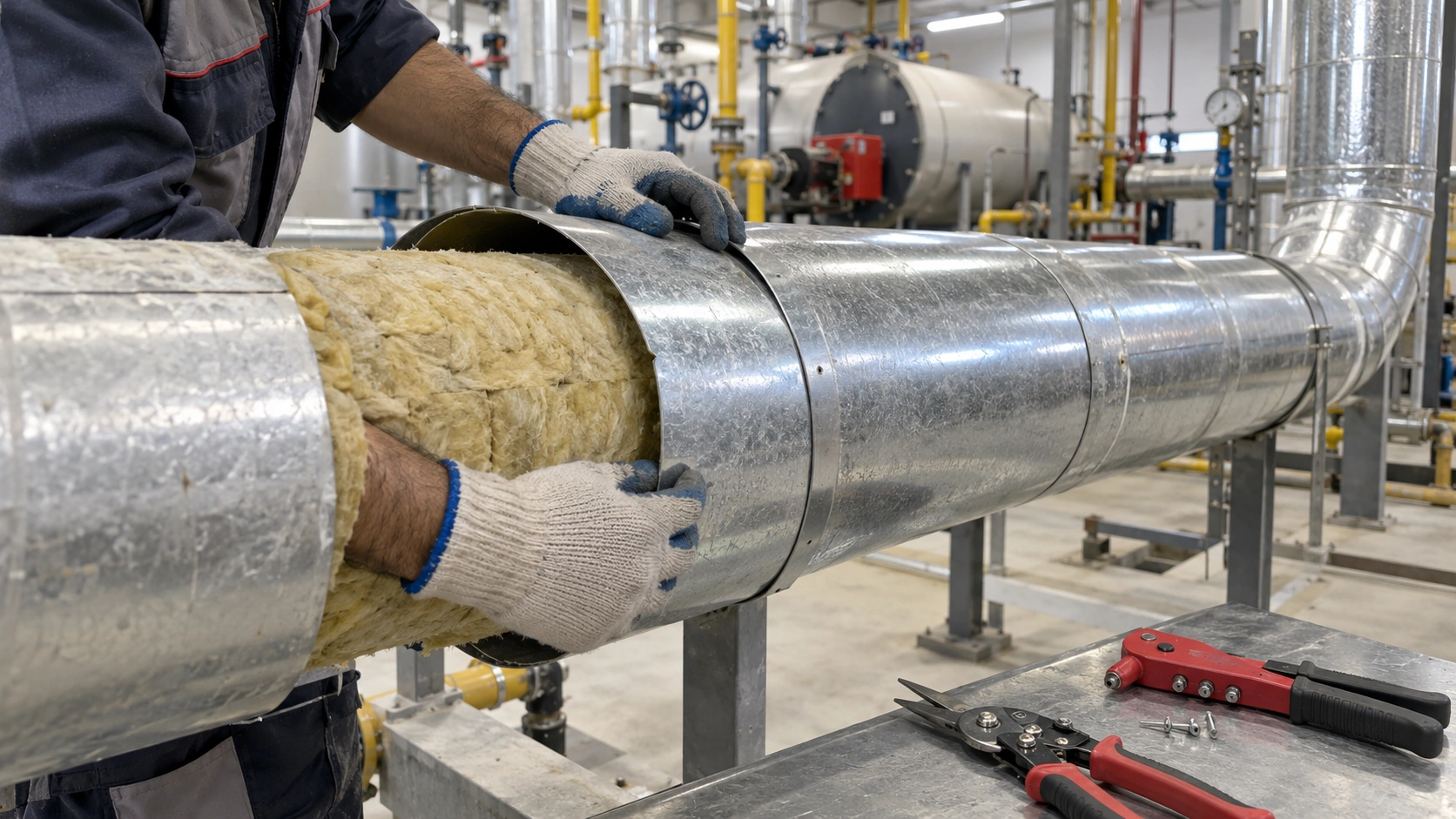

ورق روی عایق نصب می‌شود، نه به‌جای عایق
روکش گالوانیزه یا آلومینیومی وظیفه محافظت از عایق را برعهده دارد. اگر لایه زیرین خیس، فشرده یا ناقص باشد، نصب ورق جدید مشکل اصلی را پنهان می‌کند. قبل از شروع، سلامت عایق و امکان دسترسی به شیرها، فلنج‌ها و نقاط سرویس باید بررسی شود.
نقش روکش فلزی
چرا لوله‌های موتورخانه ورق‌کاری می‌شوند؟
عایق حرارتی بدون پوشش در برابر رفت‌وآمد نیروهای تأسیسات، برخورد ابزار، گردوغبار، رطوبت و شست‌وشوی محیط آسیب‌پذیر است. روکش فلزی یک پوسته منظم ایجاد می‌کند و کمک می‌کند شکل عایق در طول بهره‌برداری حفظ شود. این پوشش همچنین بازدید ظاهری مسیر و تشخیص نقاط آسیب‌دیده را ساده‌تر می‌کند.
اجرای صحیح باید با جهت مسیر، قطر لوله و هندسه اتصالات هماهنگ باشد. یک قطعه آماده برای همه بخش‌ها مناسب نیست. مسیر مستقیم به روکش استوانه‌ای نیاز دارد، در حالی که زانویی و سه‌راهی باید با قطعات الگوخورده پوشانده شوند تا درز باز یا برآمدگی ناهمگون ایجاد نشود.
جزئیات مسیر
کدام قسمت‌های لوله‌کشی به قطعات اختصاصی نیاز دارند؟
مسیر مستقیم
ورق با قطر متناسب فرم داده می‌شود و محل هم‌پوشانی در طول مسیر ثابت و منظم می‌ماند.

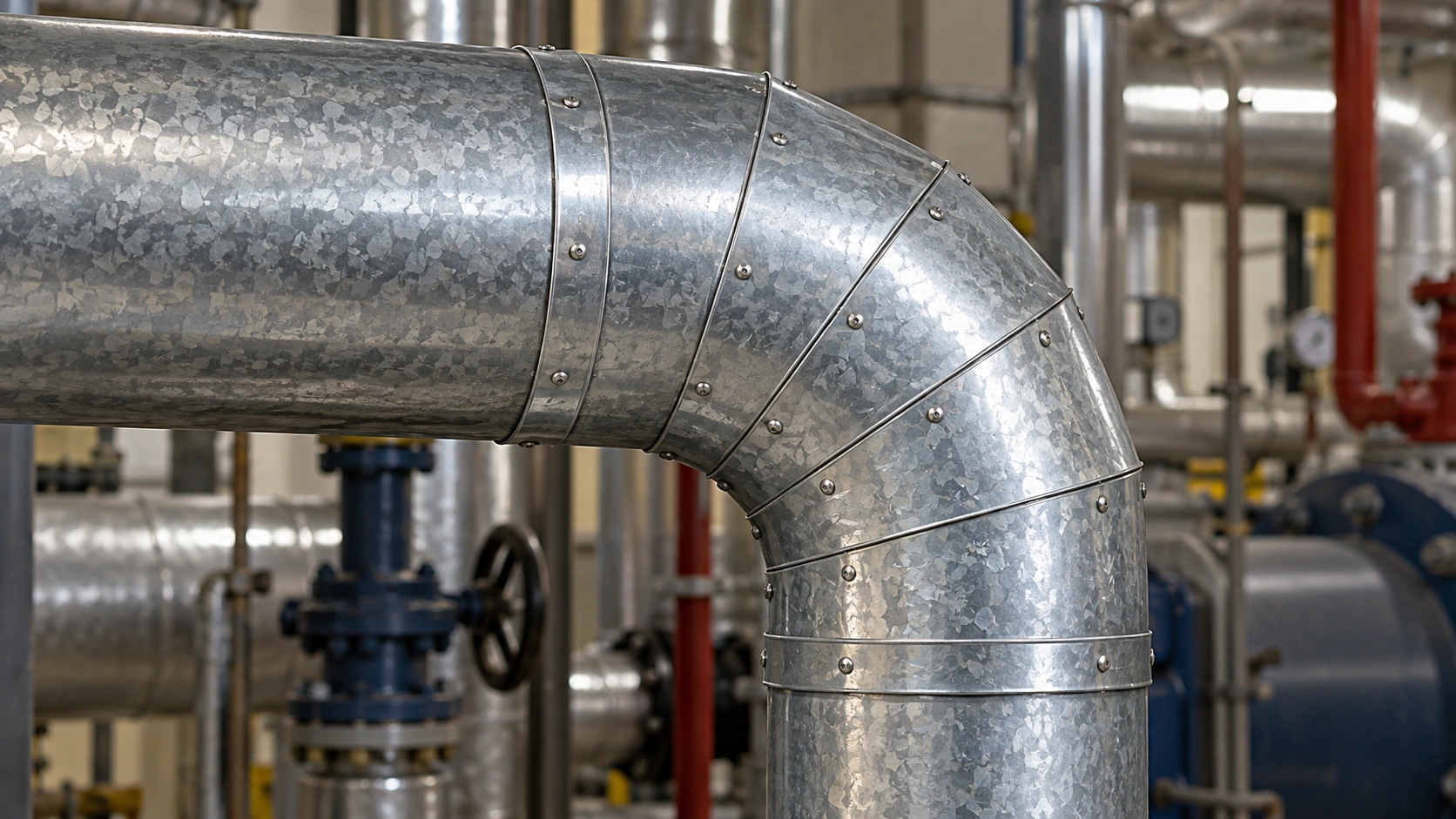

زانویی‌ها
قطعات چندتکه منحنی باید بدون شکست تند، فضای خالی و لبه خطرناک کنار هم قرار گیرند.
سه‌راهی و انشعاب
محل تلاقی لوله‌ها به برش دقیق نیاز دارد تا عایق در اطراف انشعاب نمایان نماند.
تبدیل قطر
روکش مخروطی، اختلاف قطر دو بخش را بدون چین‌خوردگی و فشار به عایق پوشش می‌دهد.
فلنج و شیرآلات
قسمت‌های نیازمند سرویس باید قابل بازشدن باقی بمانند و زیر پوشش دائمی محبوس نشوند.
مسیر عمودی
مهار روکش اهمیت بیشتری دارد تا قطعات در اثر وزن خود دچار لغزش نشوند.
فرایند اجرایی
مراحل ورق کاری لوله موتورخانه
- ۱
بازدید و تفکیک مسیرها
قطرها، اتصالات، نقاط تعمیراتی و محدودیت‌های دسترسی ثبت می‌شوند.
- ۲
کنترل عایق زیرین
عایق آسیب‌دیده اصلاح و سطح لوله برای پوشش یکنواخت آماده می‌شود.
- ۳
اندازه‌گیری و الگوسازی
برای مسیر مستقیم و هر قطعه خاص، اندازه و الگوی متناسب تهیه می‌شود.
- ۴
برش و فرم‌دهی ورق
قطعات با رعایت محل هم‌پوشانی، جهت نصب و فرم هندسی ساخته می‌شوند.
- ۵

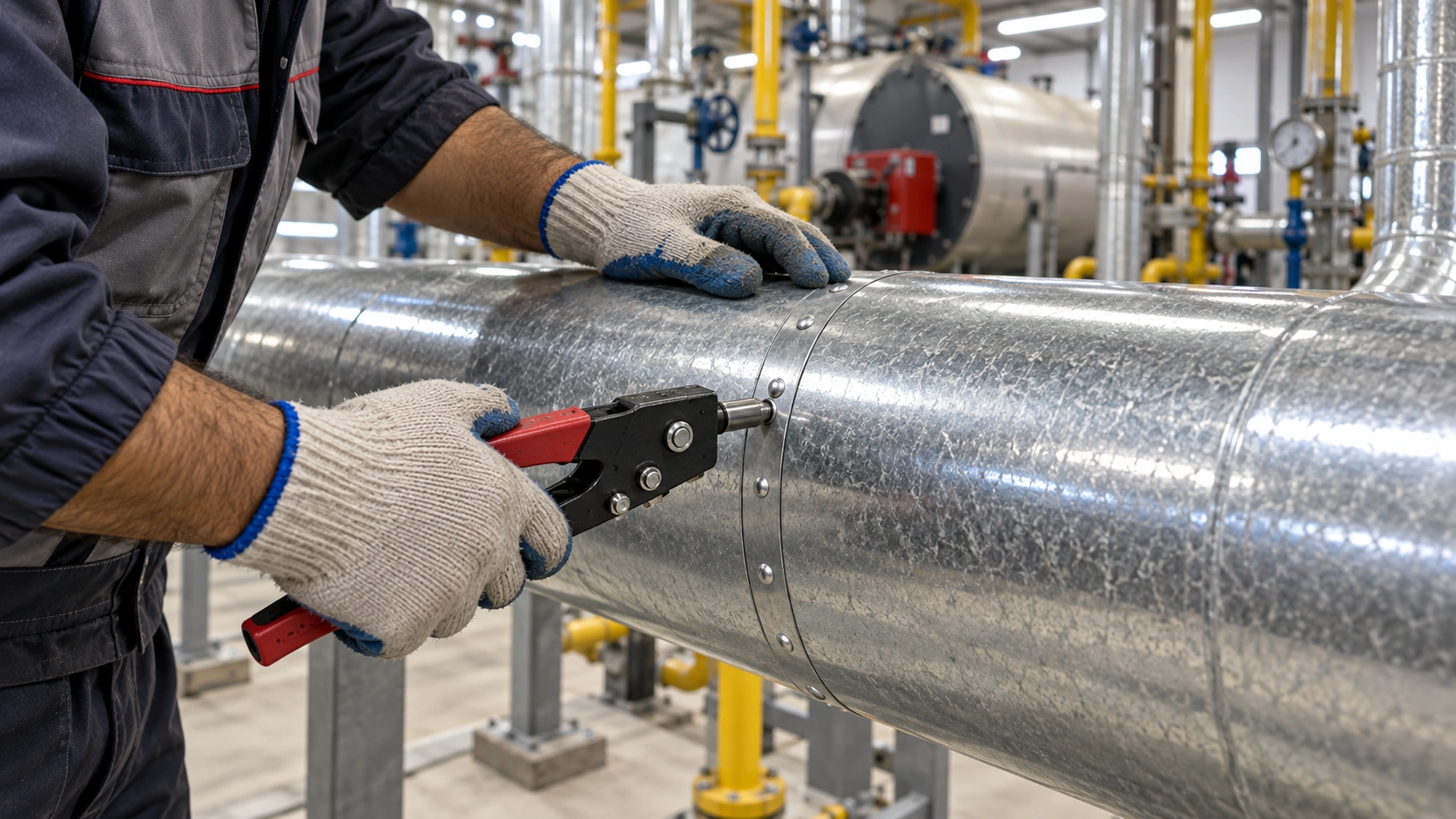

نصب و اتصال
روکش بدون فشار اضافی به عایق نصب و درزها با اتصال منظم تثبیت می‌شوند.
- ۶
کنترل نهایی
پیوستگی مسیر، لبه‌ها، بست‌ها و دسترسی نقاط سرویس بازبینی می‌شوند.
برای توضیحات گسترده‌تر، صفحه مراحل ورق کاری موتورخانه را مطالعه کنید.
انتخاب پوشش
گالوانیزه یا آلومینیوم برای لوله موتورخانه؟
ورق گالوانیزه به‌دلیل استحکام مناسب برای بسیاری از موتورخانه‌ها انتخاب رایجی است. آلومینیوم وزن کمتری دارد و در برخی جزئیات شکل‌پذیری مطلوبی ارائه می‌دهد. شرایط رطوبت، احتمال برخورد، فرم مسیر و بودجه باید هم‌زمان ارزیابی شوند؛ بنابراین انتخاب یک جنس برای همه پروژه‌ها منطقی نیست.
معیار تحویل
نشانه‌های ورق کاری اصولی لوله‌ها
- ✓ قطر روکش در طول مسیر یکنواخت باشد.
- ✓ خط درز و ردیف پرچ‌ها منظم اجرا شوند.
- ✓ زانویی‌ها شکست تند یا لبه باز نداشته باشند.
- ✓ عایق از محل اتصال‌ها بیرون نزده باشد.
- ✓ شیرها و فلنج‌ها همچنان قابل سرویس باشند.
- ✓ روکش مسیر عمودی در جای خود ثابت بماند.
تعمیر یا تعویض
بازسازی ورق لوله‌های قدیمی
اگر آسیب به یک قطعه محدود باشد و عایق زیر آن سالم بماند، ترمیم موضعی امکان‌پذیر است. در مسیرهایی که روکش در چند نقطه باز شده، عایق خیس یا کوبیده است یا قطعات دچار لغزش شده‌اند، بررسی مسیر کامل تصمیم مطمئن‌تری ایجاد می‌کند.
در بازسازی، ابتدا یک بخش کنترل‌شده باز می‌شود تا وضعیت واقعی زیرکار مشخص شود. سپس درباره نگه‌داشتن عایق، ترمیم آن یا اجرای مجدد تصمیم‌گیری می‌شود. راهنمای بازسازی ورق کاری موتورخانه این موضوع را کامل‌تر پوشش می‌دهد.
پیشگیری از دوباره‌کاری
اشتباهات رایج در روکش‌کاری لوله‌ها
یکی از خطاهای رایج، نصب ورق روی عایقی است که پیش‌تر خیس یا فشرده شده است. این کار ظاهر مسیر را نو می‌کند، اما مشکل زیرکار باقی می‌ماند. اندازه‌گیری فقط در یک نقطه، نادیده‌گرفتن اختلاف قطر عایق، فاصله نامنظم اتصال‌ها و استفاده از قطعه مستقیم در محل منحنی نیز می‌تواند باعث بازشدن درز یا بدفرم‌شدن پوشش شود.
خطای دیگر، پوشاندن کامل اجزایی است که در آینده باید باز شوند. برای شیرآلات، فلنج‌ها و برخی نقاط بازرسی باید از ابتدا راهکار دسترسی در نظر گرفته شود. همچنین اتصال بیش‌ازحد محکم نباید عایق را فشرده کند؛ روکش باید محافظ باشد، نه عاملی برای تغییر ضخامت و شکل عایق.
نگهداری پس از اجرا
روکش لوله‌ها چگونه بازدید و نگهداری شود؟
پس از اجرا، بازدید دوره‌ای باید روی محل درزها، نقاط نزدیک کف، مسیرهای عمودی و قسمت‌های پرتردد متمرکز باشد. فرورفتگی، شل‌شدن بست، بازشدن اتصال یا لکه رطوبت می‌تواند نشانه نیاز به بررسی زودهنگام باشد. رسیدگی به یک آسیب کوچک معمولاً از گسترش خرابی به چند قطعه و عایق زیر آن جلوگیری می‌کند.
برای نظافت، روش کار باید با جنس روکش و شرایط موتورخانه هماهنگ باشد. استفاده از ابزار زبر، واردکردن ضربه یا شست‌وشوی مستقیم درزها می‌تواند به پوشش آسیب بزند. اگر پس از تعمیر شیر یا لوله بخشی از روکش باز شد، همان قطعه باید با فرم و اتصال مناسب در جای خود تثبیت شود.
هزینه و محل پروژه
قیمت اجرا و خدمات در تهران و کرج
قیمت به طول و قطر مسیر، تعداد اتصالات، جنس روکش، وضعیت عایق و شرایط دسترسی بستگی دارد. برای بررسی کامل عوامل هزینه به صفحه قیمت ورق کاری موتورخانه مراجعه کنید.
پرسش‌های اجرایی
سؤالات متداول ورق کاری لوله موتورخانه
آیا می‌توان روی عایق قدیمی ورق جدید نصب کرد؟
فقط وقتی عایق خشک، سالم، یکنواخت و ثابت باشد. عایق معیوب باید پیش از روکش ترمیم شود.
آیا شیرآلات هم کاملاً پوشانده می‌شوند؟
نقاطی که به کارکرد، بازدید یا سرویس نیاز دارند باید قابل دسترسی باقی بمانند.
برای زانویی از همان ورق مسیر مستقیم استفاده می‌شود؟
جنس می‌تواند یکسان باشد، اما زانویی به قطعات برش‌خورده و فرم‌داده‌شده متناسب با زاویه نیاز دارد.
علت بازشدن درز روکش چیست؟
اندازه نامناسب، اتصال ضعیف، فشار روی عایق، لرزش یا آسیب مکانیکی می‌تواند درز را باز کند.
برای برآورد پروژه چه اندازه‌هایی لازم است؟
طول مسیر، قطر لوله، تعداد زانویی و انشعاب و وضعیت عایق، اطلاعات اصلی برآورد هستند.
